一、變頻器操作麵板功能介紹及恢複出廠值

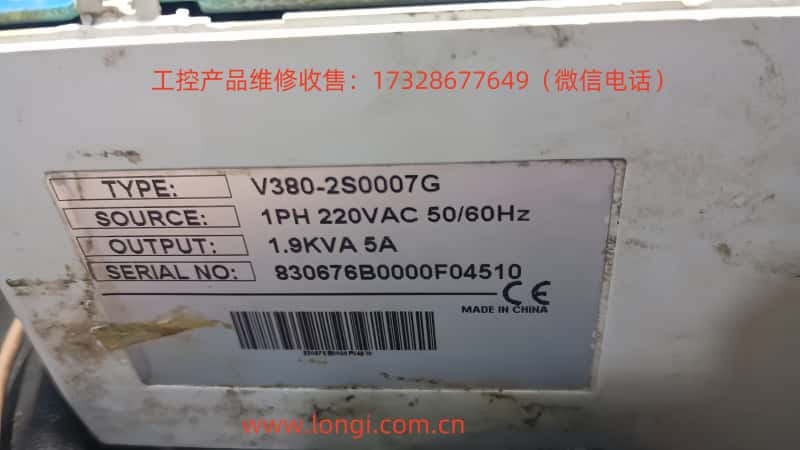

中達電氣變頻器V380係列的操作麵板功能豐富，主要按鍵包括：
運行/停止鍵：用於啟動或停止變頻器。
正轉/反轉鍵：分別用於控製電機的正轉和反轉。
停機/故障複位鍵：用於在變頻器故障時複位或停機。
返回鍵：用於在監控模式間切換或返回上一級狀態。
確認鍵：確認當前狀態或參數，並進入下一級功能菜單。
數據修改鍵：用於修改功能代碼或參數。
移位鍵：用於在參數設置時移動光標位置。
恢複出廠值：
載波頻率及載波特性參數：
載波頻率：指變頻器內部PWM（脈寬調製）信號的頻率，影響輸出電流的諧波含量和電機的噪聲水平。載波頻率越高，諧波含量越低，但開關損耗增大，可能導致變頻器發熱增加。
載波特性參數（P0.12）：用於控製載波頻率是否隨輸出頻率變化。設置為0時，載波頻率不隨輸出頻率變化；設置為1時，載波頻率隨輸出頻率升高而升高，有助於降低低頻時的噪聲和振動。
設置載波頻率：進入參數設置界麵，找到P0.11參數（載波頻率），根據實際需求調整其值，範圍通常為0.8~15.0KHz。
二、端子啟動停止和外部電位器調速設置
端子啟動停止：
外部電位器調速：
三、Modbus協議設置及西門子PLC（S7-200）PID控製
要實現西門子PLC（S7-200）通過Modbus協議對變頻器進行PID控製（如單泵恒壓供水），需進行以下設置：
Modbus參數設置：
進入參數設置界麵，將P9.00（通信設置）的個位設置為對應的波特率（如4表示9600bps），十位設置為數據格式（如0表示無校驗）。
設置P9.01（本機地址）為變頻器的Modbus地址。
確保P9.04（通信超時故障檢出時間）設置合理，避免通信中斷。
PID控製參數設置：
進入參數設置界麵，啟用內置PID控製（P8.00設置為非零值）。
設置PID設定和反饋通道（P8.01），通常選擇外部電壓信號AI1作為反饋通道。
根據控製需求調整PID比例常數（P8.07）、積分常數（P8.08）等參數。
PLC編程：
四、故障代碼分析和解決方法
中達電氣變頻器V380係列具有完善的故障保護功能，當發生故障時，變頻器會顯示相應的故障代碼。以下是一些常見故障代碼及其分析和解決方法：
EC.01：加速運行中過電流。可能原因包括加速時間過短、V/F曲線不合適等。解決方法包括延長加速時間、調整V/F曲線等。
EC.02：變頻器減速運動中過流。可能原因是減速時間太短。解決方法是增加減速時間。
EC.03：變頻器運行或停機過流。可能原因包括負載突變、電網電壓過低等。解決方法包括減小負載波動、檢查電源電壓等。
EC.04至EC.07：涉及過電壓故障，可能原因是電源電壓異常、減速時間設置不當等。解決方法包括檢查電源電壓、調整減速時間等。
EC.12和EC.13：分別表示變頻器和電機過載。可能原因包括負載過大、加速時間過短等。解決方法包括減小負載、延長加速時間等。
對於其他故障代碼，建議參考用戶手冊中的故障診斷與對策部分進行詳細分析和解決。在處理故障時，務必確保變頻器已斷電，並采取必要的安全措施。
五、總結
本文詳細介紹了中達電氣變頻器V380係列的操作指南，包括操作麵板功能介紹、恢複出廠值方法、載波頻率及載波特性參數設置、端子啟動停止和外部電位器調速設置、Modbus協議及PLC PID控製設置以及故障代碼分析和解決方法。通過本文的指導，用戶能夠更好地理解和使用這款變頻器，實現高效、穩定的電機控製。
