一、基本操作和監視功能

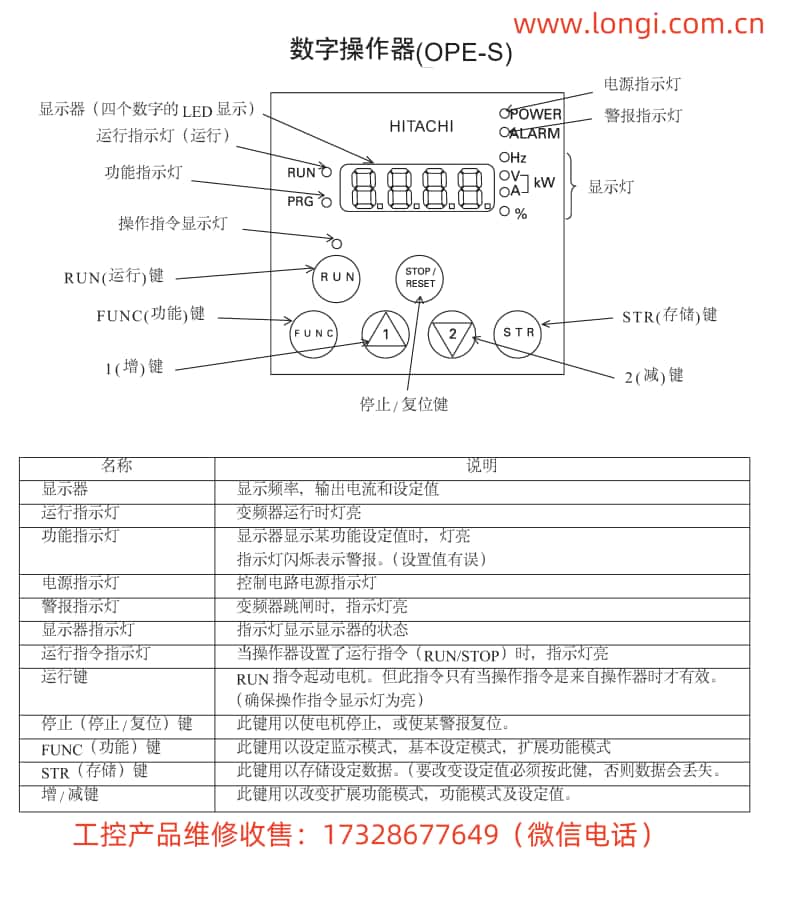

1. 麵板設置和監視

設置顯示電流、母線電壓和頻率

• 顯示電流：首先，通過麵板按鍵進入監視模式（通常是通過“FUNC”鍵選擇監視模式）。在監視模式下，可以使用上下箭頭鍵瀏覽不同的監視參數，找到電流監視項並確認。

• 顯示母線電壓：同樣，在監視模式下，使用上下箭頭鍵找到母線電壓監視項並確認。

• 顯示頻率：頻率是最常用的監視參數之一，通常在監視模式的主界麵即可直接顯示。如果未顯示，可以通過箭頭鍵選擇頻率監視項。

監視端子狀態

• 進入監視模式後，選擇“智能輸入端子狀態”或“智能輸出端子狀態”進行監視。這些狀態包括端子的開關狀態、信號電壓等。

麵板啟動停止和調速

• 啟動和停止：在標準設定模式下，通過“RUN”鍵啟動變頻器，通過“STOP/RESET”鍵停止變頻器。

• 調速：調速通常通過改變頻率設定值來實現。在麵板上，可以通過上下箭頭鍵調整頻率設定值，然後按下“存儲鍵”確認。

二、多段速功能設置

1. 設置多段速

假設需要設置4段速，分別為10Hz、20Hz、40Hz和50Hz，以下是具體步驟：

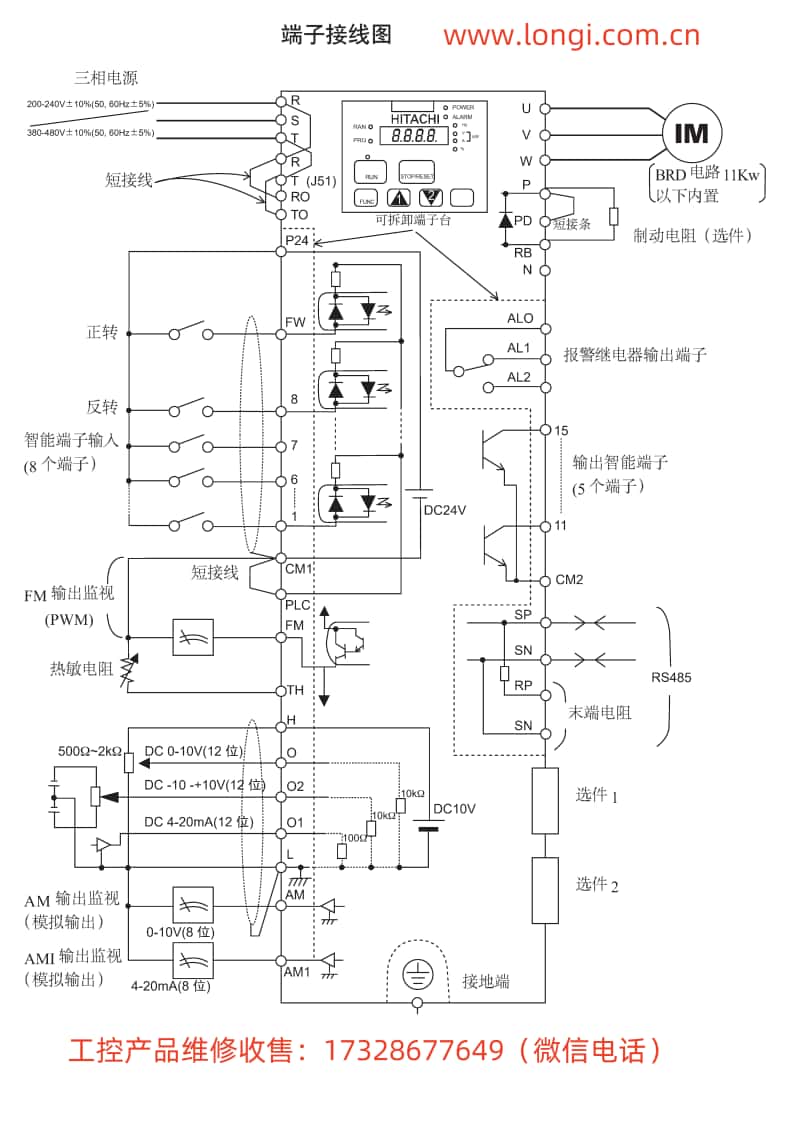

• 接線：

• 將外部控製信號（如開關信號）分別接到變頻器的多段速控製端子（如FW、8、7、6等）。

• 確保控製信號的電源和接地正確連接。

• 參數設置：

• 進入標準設定模式，找到與多段速相關的參數（如A038、A039等）。

• 設置A038=00（表示使用外部端子控製多段速）。

• 設置A039=04（表示使用4段速控製）。

• 在“F001”參數中分別設置4段速對應的頻率值：F001=10Hz（第一段速），A020=20Hz（第二段速），A220=40Hz（第三段速），A320=50Hz（第四段速）。

三、通訊協議設置

1. 與三菱FX2N係列PLC通訊

• 通訊方式：假設使用RS485通訊方式。

• 參數設置：

• 在變頻器中，設置C070=03（選擇RS485通訊）。

• 設置C071為所需的波特率（如C071=04表示4800bps）。

• 設置C072=1（數據位為8位）。

• 設置C073=7（無奇偶校驗）。

• 設置C074=0（停止位為1位）。

• 在PLC側，配置相應的RS485通訊參數，確保與變頻器匹配。

四、故障代碼簡單分析和處理

1. 常見故障代碼

• E02：過流報警。可能原因包括電機負載過大、電機堵轉等。處理方法包括檢查電機負載、檢查電機是否堵轉等。

• E03：過載報警。可能原因包括電機長時間超負荷運行。處理方法包括降低負載、增加電機容量等。

• E05：過壓報警。可能原因包括輸入電壓過高。處理方法包括檢查輸入電壓是否正常、增加輸入電壓保護等。

2. 處理步驟

• 查看報警代碼：當變頻器報警時，首先查看麵板上顯示的報警代碼。

• 分析可能原因：根據報警代碼和現場情況，分析可能的故障原因。

• 采取措施：根據分析結果，采取相應的處理措施。

• 複位變頻器：處理完故障後，按下“STOP/RESET”鍵複位變頻器，並重新啟動。

五、總結

日立變頻器SJ300係列用戶手冊提供了詳細的操作指南和參數設置方法，用戶通過仔細閱讀手冊並按照指南操作，可以輕鬆實現對變頻器的監視、控製和故障處理。特別是在設置多段速功能和與PLC通訊時，需要特別注意參數的正確配置和接線的準確性。通過合理使用變頻器，可以顯著提高電機係統的運行效率和穩定性。
