一、操作麵板功能說明及參數設置

1. 鍵盤麵板功能說明

台達變頻器VFD-B係列的鍵盤麵板提供了直觀的操作和顯示功能。麵板上包括運行（RUN）、停止（STOP）、頻率增加（▲）、頻率減少（▼）、模式選擇（MODE）等按鍵，以及一個液晶顯示屏用於顯示當前的工作狀態和參數設置。

2. 恢複出廠值設置

要恢複變頻器的出廠值設置，可以通過以下步驟進行：

1. 進入參數設置界麵：按下MODE鍵進入參數設置模式。

2. 選擇用戶參數：使用▲和▼鍵選擇到參數群00（用戶參數）。

3. 選擇參數重置：繼續用▲和▼鍵選擇到參數00-02（參數重置設定）。

4. 設定出廠值：將參數00-02的值設定為09或10，分別對應不同電壓和頻率的出廠值設置。

5. 保存並退出：確認設置後，按下DATA鍵保存並退出參數設置模式。

3. 設置密碼和消除密碼

為了保護變頻器的參數設置不被隨意更改，可以設置密碼：

1. 進入密碼設置：在參數設置模式下，選擇參數群00的用戶參數，然後找到參數00-08（參數保護密碼設定）。

2. 輸入密碼：使用▲和▼鍵輸入所需的密碼（00~65535）。

3. 確認密碼：再次輸入相同的密碼以確認。

要消除已設置的密碼，隻需將參數00-08的值重新設定為00即可。

二、端子啟動和外部電位器調速功能設置

要將變頻器設置為端子啟動和外部電位器調速，需要進行以下參數設置和接線操作：

1. 參數設置

1. 第一運轉指令來源設定：將參數02-01設置為01，表示運轉指令由外部端子控製。

2. 第一頻率指令來源設定：將參數02-00設置為01，表示頻率指令由外部端子AVI輸入的模擬信號（0~10V）控製。

3. 多功能輸入指令設置：根據需要，將參數04-04~04-09設置為相應的功能，如正轉、反轉、啟動、停止等。

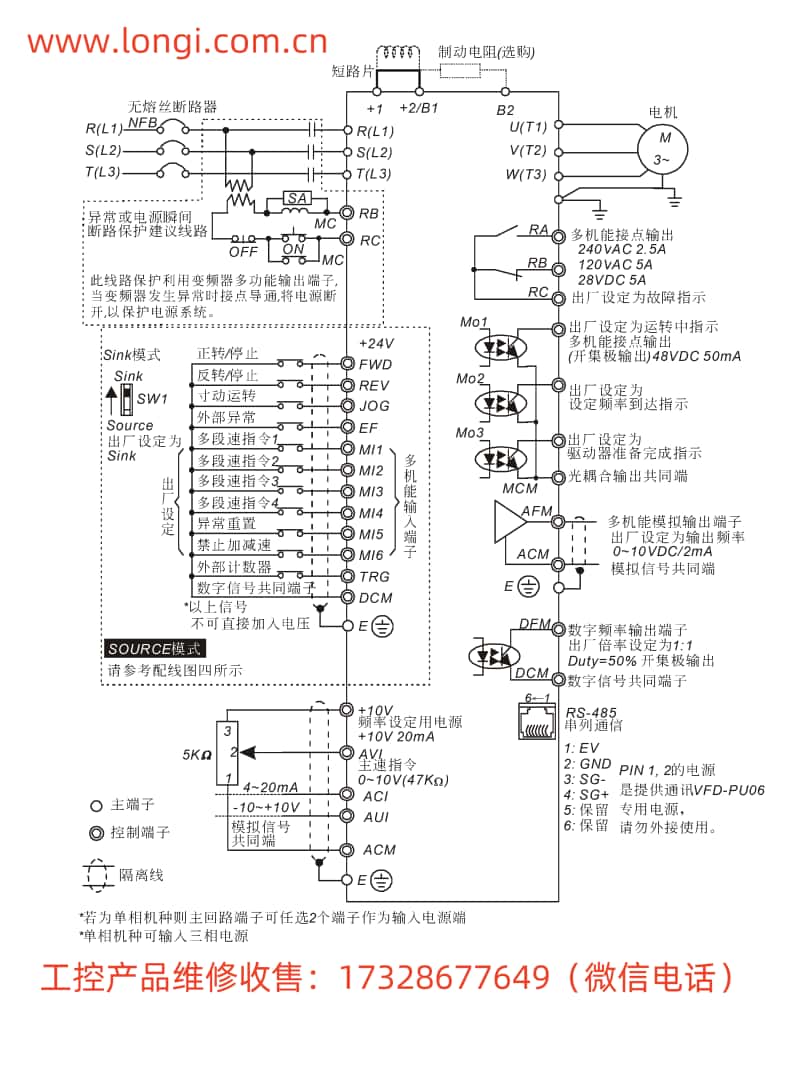

2. 接線操作

1. 電源接線：將變頻器的電源端子R、S、T連接到三相交流電源上。

2. 電機接線：將變頻器的輸出端子U、V、W連接到三相感應電機上。

3. 啟動和停止端子接線：將外部啟動按鈕連接到FWD端子和DCM端子之間，將停止按鈕連接到REV端子和DCM端子之間（注意接線方式需根據二/三線式選擇設定）。

4. 外部電位器接線：將外部電位器的輸出端連接到AVI端子和GND端子之間，用於調速控製。

三、故障代碼及其含義與解決方案

台達變頻器VFD-B係列在發生故障時會顯示相應的故障代碼，以便用戶快速定位問題。以下是一些常見的故障代碼及其含義和解決方案：

1. OC（過電流）：表示變頻器輸出電流超過額定值。

• 解決方案：檢查電機是否過載，檢查電機接線是否正確，調整加速時間和減速時間參數。

2. OV（過電壓）：表示變頻器直流母線電壓過高。

• 解決方案：檢查輸入電源電壓是否過高，檢查製動電阻是否連接正確，調整過電壓保護參數。

3. OH（過熱）：表示變頻器內部溫度過高。

• 解決方案：檢查變頻器安裝環境是否通風良好，檢查散熱風扇是否正常工作，降低負載或增加冷卻措施。

4. OL（過載）：表示電機過載。

• 解決方案：檢查電機是否過載運行，調整負載或增加電機容量。

5. EF（外部異常）：表示外部故障信號輸入。

• 解決方案：檢查外部故障信號源，排除外部故障。

6. CF（通信故障）：表示通信異常。

• 解決方案：檢查通信線路連接是否正確，檢查通信參數設置是否正確。

通過以上步驟，用戶可以有效地使用台達變頻器VFD-B係列，包括操作麵板的使用、參數設置、功能配置以及故障排查。這些操作將幫助用戶更好地控製和維護變頻器，確保設備的正常運行。
