一、操作麵板功能介紹及參數設置
1.1 操作麵板功能介紹
匯川MD380係列變頻器的操作麵板是用戶進行參數設置、狀態監控及故障診斷的重要工具。操作麵板主要由LED顯示屏、功能鍵和多個輸入/輸出端口組成。LED顯示屏用於顯示當前頻率、電壓、電流等運行參數。功能鍵包括PRG（程序）、ENTER（確認）、RUN（運行）、STOP/RESET（停止/複位）和MF.K（多功能鍵）等，用戶通過這些鍵進行菜單導航和參數修改。
1.2 恢複出廠值設置
恢複出廠值設置可以清除用戶自定義的參數，使變頻器恢複到出廠時的默認設置。具體步驟如下：
進入功能參數模式：按下PRG鍵，進入功能參數模式。
選擇FP組功能碼：通過▲或▼鍵選擇FP組功能碼（FP-01）。
設置恢複出廠值：按ENTER鍵進入FP-01參數設置，將FP-01的值設置為1，然後按ENTER鍵確認。此時變頻器將自動重啟並恢複到出廠默認設置。
1.3 設置密碼和消除密碼
密碼保護功能可以防止未經授權的用戶修改變頻器參數。具體設置和消除密碼的步驟如下：
設置密碼：將FP-00功能碼的值設置為一個非零數字，例如1234，然後按ENTER鍵確認。此時密碼保護功能生效，再次進入功能參數模式時需要輸入密碼。
消除密碼：將FP-00功能碼的值設置為0，然後按ENTER鍵確認。此時密碼保護功能被清除，再次進入功能參數模式時無需輸入密碼。
二、端子啟動停止和外部電位器調速設置

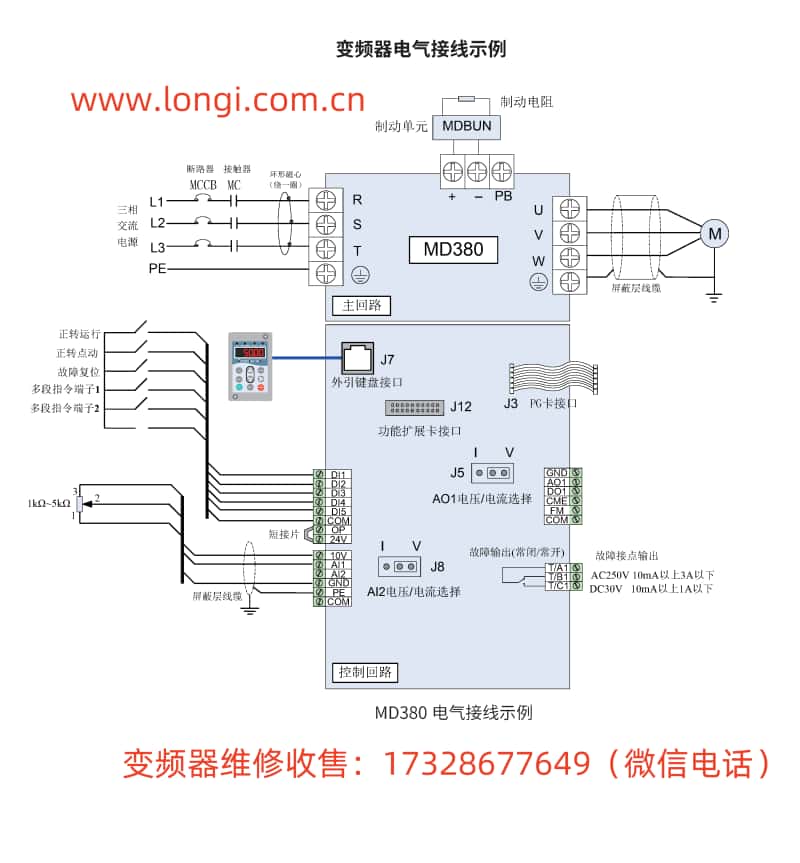

2.1 接線說明
要實現端子啟動停止和外部電位器調速，需要正確連接變頻器的控製端子。具體接線如下：
啟動端子（DI1）：連接外部啟動按鈕的一端，另一端接公共端（COM）。
停止端子（DI2）：連接外部停止按鈕的一端，另一端接公共端（COM）。
調速端子（AI1）：連接外部電位器的中心抽頭，電位器的兩個端點分別接+10V和GND。
2.2 參數設置
完成接線後，還需要對變頻器進行參數設置以實現所需功能。具體設置如下：
設置命令源：將F0-02功能碼的值設置為1，選擇端子命令通道。
設置DI1和DI2功能：將F4-00功能碼的值設置為1（正轉運行），F4-01功能碼的值設置為4（反轉運行）或根據實際需要設置。
設置AI1功能：將F4-13至F4-16功能碼配置為AI1的輸入範圍和對應設定值，確保外部電位器的輸出與變頻器的頻率設定相匹配。
其他相關設置：根據實際需要設置加減速時間、頻率限製等參數。
三、故障代碼及解決方法
3.1 故障代碼及含義
匯川MD380係列變頻器具有完善的故障自診斷功能，當變頻器發生故障時，會顯示相應的故障代碼。常見的故障代碼及其含義如下：
Err01：過流故障，表示變頻器輸出電流超過設定值。
Err02：過壓故障，表示變頻器輸入電壓過高。
Err03：欠壓故障，表示變頻器輸入電壓過低。
Err07：過載故障，表示變頻器輸出轉矩超過設定值。
Err11：電機過載故障，表示電機電流過大。
Err12：輸入缺相故障，表示變頻器輸入電源缺相。
Err15：外部故障，表示外部故障輸入端子有效。
Err16：通訊異常故障，表示變頻器與上位機通訊異常。
3.2 解決方法
針對不同的故障代碼，可以采取以下解決方法：
過流故障（Err01）：檢查電機及負載是否過大，調整加減速時間或降低輸出頻率。
過壓故障（Err02）：檢查輸入電源電壓是否過高，或安裝製動電阻消耗多餘能量。
欠壓故障（Err03）：檢查輸入電源電壓是否過低，或檢查電源線路是否接觸不良。
過載故障（Err07）：檢查負載是否過大，或調整過載保護參數。
電機過載故障（Err11）：檢查電機是否堵轉或負載過大，調整電機過載保護參數。
輸入缺相故障（Err12）：檢查輸入電源是否缺相，或檢查電源線路是否接觸良好。
外部故障（Err15）：檢查外部故障輸入端子是否接錯或損壞，排除外部故障源。
通訊異常故障（Err16）：檢查通訊線路是否連接正確，或更換通訊線纜。
通過以上步驟，用戶可以全麵了解匯川MD380係列變頻器的操作麵板功能、參數設置方法、端子啟動停止和外部電位器調速的設置步驟以及故障代碼的解決方法，從而更好地使用和維護變頻器設備。
