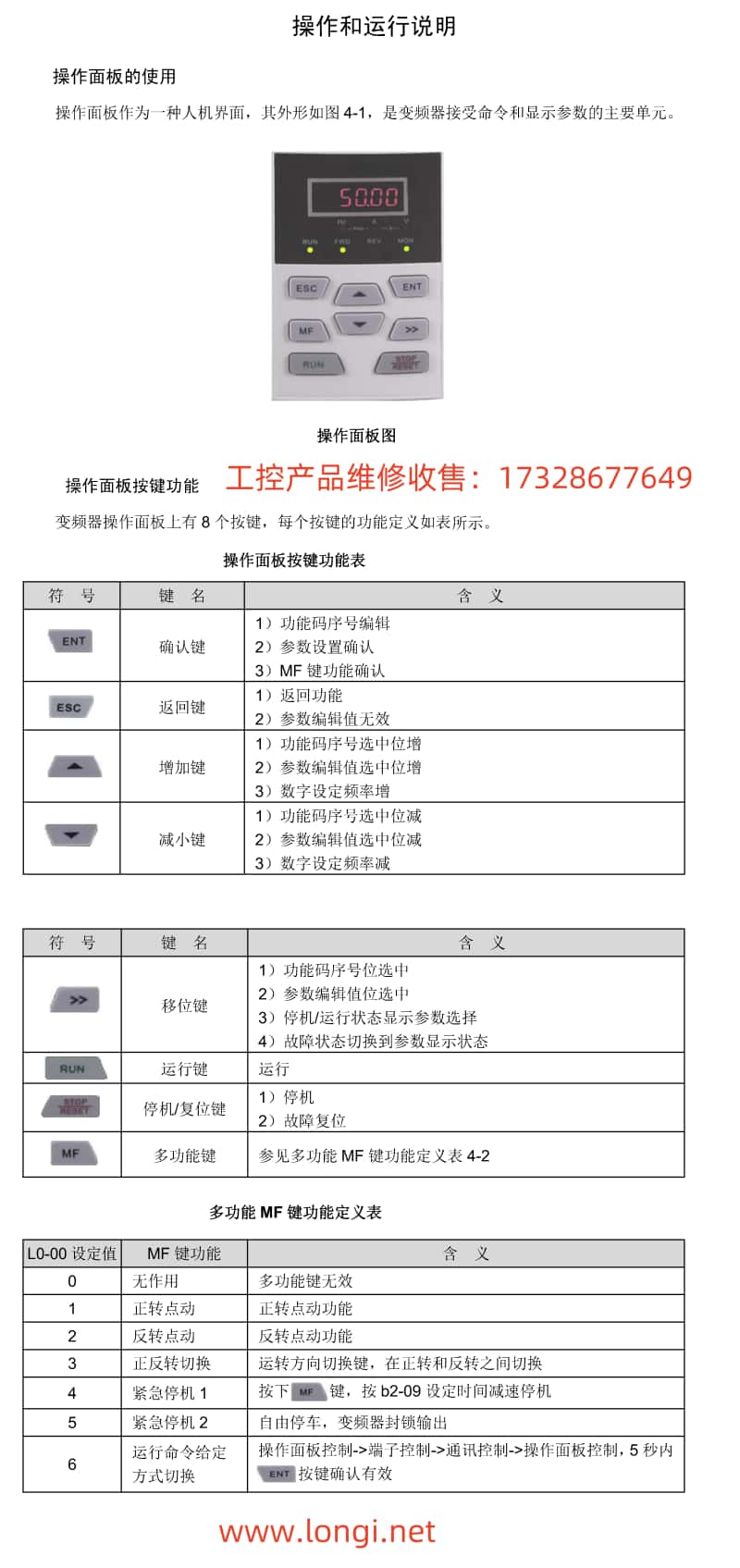

變頻器操作麵板功能介紹

吉泰科變頻器GK820的操作麵板是用戶與變頻器交互的主要接口，提供了豐富的功能和設置選項。操作麵板包括顯示屏和各種按鍵，如確認鍵、增加鍵、減小鍵、運行鍵、停機/複位鍵等。

如何初始化參數

參數初始化是將變頻器的所有功能碼恢複到出廠默認值的過程。操作步驟如下：

1. 在停機狀態下，按下確認鍵，顯示當前功能碼A0-00。

2. 按鍵切換到A0-03功能碼。

3. 按鍵選擇“2”或“3”，其中“2”表示恢複除電機參數外的所有參數，“3”表示恢複所有參數（包括電機參數）。

4. 按鍵保存設置並自動返回到A0-00功能碼。

5. 按鍵退出功能碼序號編輯狀態。

如何設置密碼和取消密碼

密碼設置用於保護變頻器的參數不被隨意更改。操作步驟如下：

1. 在停機狀態下，按下確認鍵，顯示當前功能碼A0-00。

2. 按鍵切換到A0-00功能碼，並按鍵顯示參數值0000。

3. 按鍵修改參數值，例如設置為1006。

4. 按鍵保存並自動顯示下一個功能碼。

5. 重複步驟2至4，將A0-00參數值再次設置為1006。

6. 同時按下增加鍵和減小鍵5分鍾，或重新開機，密碼即生效。

取消密碼的方法類似，隻需在密碼設置成功後，將A0-00參數值連續兩次寫入0000即可。

端子啟動停止和外部電位器調速設置

接線說明

要實現端子啟動停止和外部電位器調速，需要正確接線和設置參數。具體接線步驟如下：

1. 啟動/停止端子接線：將啟動端子（如FWD）接到變頻器的X1端子，停止端子（如REV）接到變頻器的X2端子。

2. 外部電位器接線：將電位器的輸出端接到變頻器的AI1或AI2端子，根據電位器的類型選擇電壓輸入或電流輸入，並通過跳線開關S2或S3進行設置。

參數設置

1. 運行命令給定方式設置：

• 進入功能碼b1-00，設置為“1”表示端子控製。

• 進入功能碼b1-02，根據需要選擇正轉或反轉。

2. 頻率給定方式設置：

• 進入功能碼b0-00，設置為“3”表示模擬輸入AI1或AI2。

• 進入功能碼b0-01，設置為相應的模擬輸入通道，如“3”表示AI1。

3. 其他相關參數：

• 根據需要設置加速時間（b2-01）、減速時間（b2-02）等參數。

變頻器的故障代碼意義和解決方法

常見故障代碼及意義

• oC1/oC2/oC3：過流故障，表示變頻器輸出電流超過額定值。

• ov1/ov2/ov3：過壓故障，表示變頻器直流母線電壓過高。

• oL1：變頻器過載，表示變頻器輸出電流長時間超過額定值。

• oL2：電機過載，表示電機電流超過設定值。

• FAL：模塊保護，表示變頻器內部功率模塊故障。

• ISF：輸入電源異常，表示輸入電源電壓或頻率異常。

解決方法

1. 過流故障（oC係列）：

• 檢查電機是否堵轉或負載過重。

• 檢查電機和變頻器之間的接線是否良好。

• 適當增加加速時間和減速時間。

2. 過壓故障（ov係列）：

• 檢查輸入電源電壓是否過高。

• 檢查製動單元和製動電阻是否正常工作。

3. 過載故障（oL係列）：

• 檢查負載是否過重或電機是否損壞。

• 適當增加過載保護時間或降低過載保護水平。

4. 模塊保護（FAL）：

• 檢查變頻器內部是否有異物或損壞。

• 聯係廠家或專業維修人員進行維修。

5. 輸入電源異常（ISF）：

• 檢查輸入電源電壓和頻率是否符合要求。

• 檢查電源線和接線端子是否鬆動或接觸不良。

通過以上步驟，用戶可以更好地操作和維護吉泰科變頻器GK820，確保設備的正常運行和延長使用壽命。
