一、操作麵板功能介紹與使用說明

安川變頻器H1000係列的操作器是其控製核心，用於設定參數、監控運行狀態及進行故障診斷。操作器麵板上主要按鈕和功能包括：

• ESC：退出當前模式或取消操作。

• RUN：啟動變頻器運行。

• STOP：停止變頻器運行。

• ENTER：確認輸入或進入參數設定。

• RESET：故障複位。

• ALM：顯示故障或警告信息。

• DIGIT：在參數設定時用於選擇數字。

• OPRATOR：操作器顯示屏，用於顯示各種信息和參數。

參數初始化

參數初始化可以將變頻器的設置恢複到出廠默認狀態。操作步驟如下：

1. 進入初始化模式：按下操作器上的“ESC”鍵，然後按“ENTER”鍵進入參數設定模式。

2. 選擇初始化參數：通過“DIGIT”鍵選擇參數“A1-03”，並按下“ENTER”鍵。

3. 設定初始化值：將“A1-03”的值設定為“2220”或“3330”，分別對應2線製順控和3線製順控的初始化。

4. 確認並保存：按下“ENTER”鍵確認設定，變頻器將自動重啟並完成初始化。

設置密碼與解密

為了保護變頻器設置不被隨意更改，可以設置密碼。操作步驟如下：

1. 進入密碼設置模式：在參數設定模式下，選擇“A1-04”並按下“ENTER”鍵。

2. 輸入密碼：通過“DIGIT”鍵輸入4位密碼，並按下“ENTER”鍵確認。

3. 確認密碼：再次輸入相同密碼以確認設定，並按下“ENTER”鍵。

解密時，隻需在密碼輸入界麵輸入正確的密碼即可解鎖參數設定。

二、端子啟動停止與外接電位器調速

要實現端子啟動停止和外接電位器調速，需要連接相應的控製端子並設定相應參數。

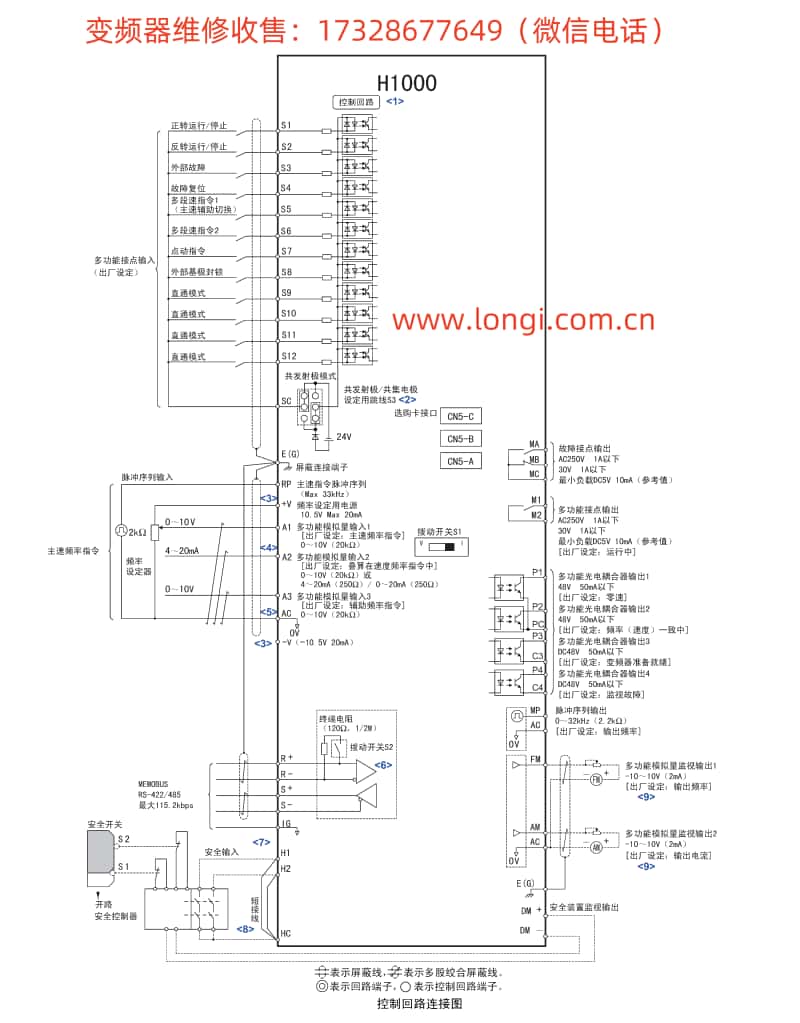

接線說明

1. 啟動/停止端子：通常使用S1（運行）和S2（停止）端子。將S1端子閉合（接通）時，變頻器啟動；將S2端子閉合時，變頻器停止。

2. 外接電位器：使用端子A1作為外接電位器的輸入端子。將電位器的輸出連接到A1端子，並通過調整電位器來改變頻率指令。

參數設定

1. 運行指令選擇：將參數“b1-01”設定為“10”，選擇操作器作為頻率指令源。

2. 多功能輸入設定：將參數“H1-01”設定為“04”（運行指令），“H1-02”設定為“05”（停止指令），分別對應S1和S2端子的功能。

3. 模擬量輸入增益與偏置：根據外接電位器的輸出範圍，調整參數“H3-03”（增益）和“H3-04”（偏置），確保頻率指令與電位器輸出成比例變化。

三、起重機控製接線與參數設置

在起重機應用中，需要特別關注安全控製和精確調速。

接線說明

1. 主回路接線：根據起重機電機的電壓和功率要求，正確連接變頻器的R/L1、S/L2、T/L3端子和電機。

2. 控製回路接線：除了基本的啟動/停止端子外，還需連接緊急停止、限位開關等安全控製端子。

3. PG（編碼器）接線：對於需要精確調速和位置控製的起重機，應連接PG編碼器，並將編碼器的輸出連接到變頻器的PG選購卡上。

參數設定

1. 控製模式選擇：將參數“A1-02”設定為適當的矢量控製模式（如帶PG矢量控製），以確保精確調速和位置控製。

2. PG參數設定：根據編碼器的規格，設定參數“F1-06”（PG輸出分頻比）、“F1-12/F1-13”（PG齒輪齒數比）等。

3. 安全功能設定：啟用外部緊急停止功能，設定相關參數如“H2-01”（多功能接點輸出選擇）為緊急停止信號輸出。

4. 速度搜索功能：對於起重機這類重載應用，建議啟用速度搜索功能，以提高啟動時的穩定性和安全性。設定參數“b3-01”為有效，並根據實際情況調整其他相關參數。

四、故障代碼含義與解決方法

安川變頻器H1000係列具有完善的故障自診斷功能，當變頻器發生故障時，操作器上會顯示相應的故障代碼。以下是一些常見故障代碼的含義及解決方法：

• CPF00/CPF01：控製回路故障。可能原因包括控製回路接線錯誤、電路板損壞等。解決方法是檢查控製回路接線，必要時更換電路板。

• oH：散熱片過熱。可能原因是環境溫度過高、負載過大或冷卻風扇故障。解決方法是改善通風條件、降低負載或更換冷卻風扇。

• Uv：主回路欠電壓。可能原因是電源電壓過低或電源缺相。解決方法是檢查電源電壓和接線，確保電源正常。

• oL1：電機過載。可能原因是負載過大或電機參數設定不當。解決方法是減小負載或重新設定電機參數。

當變頻器出現故障時，首先應根據操作器上顯示的故障代碼查找原因，並按照相應的解決方法進行處理。如無法解決，應及時聯係專業技術人員進行維修。

通過以上操作指南，用戶可以更好地了解和操作安川變頻器H1000係列，確保其在各種應用中的穩定運行。
