1. 基本菜單的操作方法
米高變頻器MICOVERT 2003係列的操作主要通過手持編程器HPG60來完成。HPG60配備了一個能顯示4行文字的LCD顯示屏、6個按鈕以及一個紅色LED指示燈。以下是基本菜單操作方法：
1.1 進入菜單
選擇主菜單：使用“LEFT”或“RIGHT”按鈕在8個主菜單中選擇，例如“速度”、“速度曲線”、“起/停”等。
進入子菜單：按下“DOWN”按鈕進入所選主菜單的子菜單。
選擇參數：在子菜單中，使用“DOWN”或“UP”按鈕來回選擇參數。
1.2 設置參數
改變參數值：使用紅色的“UP”或“DOWN”按鈕選擇新的參數值。
保存或退出：若參數更改正確，按下“ENTER”鍵保存新值；若需放棄更改，按下“ESC”鍵退出。
1.3 起/停菜單設置
起/停菜單用於設置變頻器的啟動和停止相關參數，例如啟動延時和製動斜率。
啟動延時：用於調節電機帶閘起動的時間，以避免因接觸器和控製係統動作滯後引起的異常。設置範圍為0—1000ms。
製動斜率：用於調整從V0速度到零速的減速斜率，以提高停靠精度和減少振動。設置範圍為0.01—1.00 m/s²。
1.4 速度菜單設置
速度菜單用於設置變頻器的各種運行速度，包括再平層速度、檢修速度、爬行速度和中速、高速等。
再平層速度（Vn）：設置範圍為0.5—100 r.p.m.，用於電梯卸載後因鋼絲繩拉長而變化位置的再平層。
檢修速度（Vi）：設置範圍為10—1500 r.p.m.，用於轎頂檢修運行。
爬行速度（V0）：設置範圍為1—100 r.p.m.，用於電梯停靠前的減速。
中速（V1）、高速（V2/V3）：設置範圍為10—3000 r.p.m.，用於電梯在不同速度段的運行。

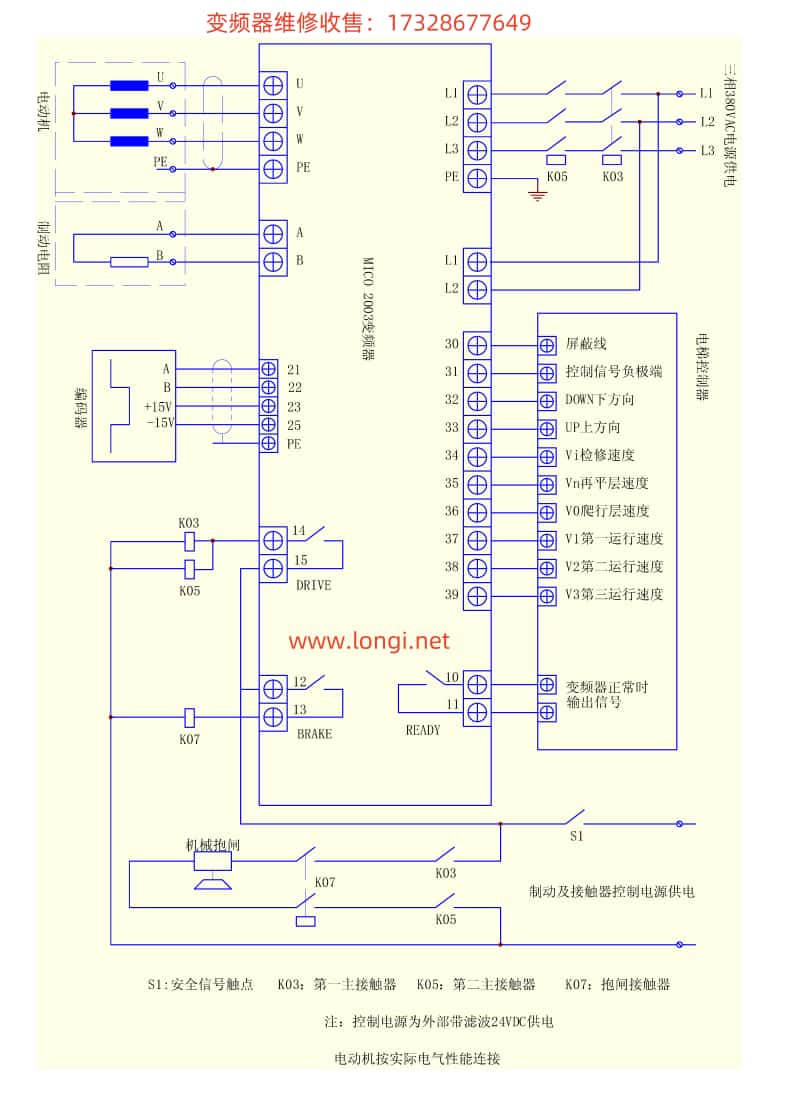

2. 控製信號的輸入和輸出
2.1 控製信號的輸入

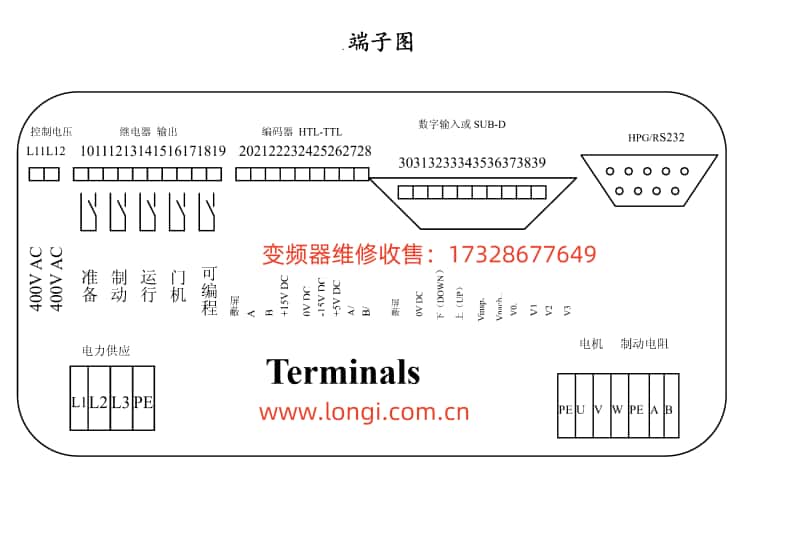

控製信號的輸入主要通過變頻器端子上的各種信號端子實現。以下是一些關鍵信號端子的功能及設置方法：
方向信號：包括“UP”（上方向）和“DOWN”（下方向）信號端子。啟動變頻器時，需要同時給出方向指令和運行指令。
檢修速度信號（Vinsp）：用於設定檢修速度，運行檢修速度時，需同時撤消運行指令和方向指令。
速度信號（V0, V1, V2, V3）：分別用於設置爬行速度、中速和高速。
2.2 控製信號的輸出
變頻器配備有多個輸出繼電器，用於控製電梯的不同功能。以下是部分關鍵輸出繼電器的功能：
準備繼電器：當變頻器自檢正常後吸合，用於電梯控製警示。
製動繼電器：在方向指令和速度指令給出後延時0.5秒吸合，使機械抱閘接觸器吸合。
運行繼電器：在方向指令和速度指令給出時吸合，電機到達零速後延時0.5秒釋放。
3. 多段速工作
MICOVERT 2003變頻器支持多段速工作，通過設定不同的速度參數（V0, V1, V2, V3），可以實現電梯在不同階段的平滑加速和減速。例如，在電梯啟動階段使用較低的速度（V0或V1），在平穩運行階段使用較高的速度（V2或V3），在停靠階段再次減速至爬行速度（V0）。
4. 編碼器接口及設置
MICOVERT 2003變頻器支持多種編碼器接口，包括HTL電平編碼器、TTL電平編碼器、Resolver接口、絕對值編碼器等。以下是編碼器接線和設置的基本步驟：
4.1 HTL電平編碼器
接線：將編碼器的A相、B相、+15VDC、0VDC和屏蔽線分別接到變頻器的對應端子上。
設置：在驅動菜單中選擇編碼器類型為“HTL”，並輸入每轉脈衝數。
4.2 TTL電平編碼器
接線：將編碼器的A相、B相、+5VDC、0VDC和屏蔽線分別接到變頻器的對應端子上。
設置：在驅動菜單中選擇編碼器類型為“TTL”，並輸入每轉脈衝數。
4.3 Resolver接口
接線：使用專用的轉換板RES01，將Resolver的輸出信號（SINUS和COSINUS）接到轉換板上，再將轉換板接到變頻器的對應端子上。
設置：在驅動菜單中選擇編碼器類型為“Resolver”，並輸入相關參數。
4.4 絕對值編碼器
接線：使用專用的絕對值轉換板ABS01，將絕對值編碼器的輸出信號接到轉換板上，再將轉換板接到變頻器的對應端子上。
設置：在驅動菜單中選擇編碼器類型為相應的絕對值編碼器類型（如SSI、ENDAT等），並輸入相關參數。
5. 故障代碼識別及解決措施
當變頻器出現故障時，LCD顯示屏會顯示相應的錯誤代碼。用戶需要根據錯誤代碼采取相應的解決措施。以下是一些常見的故障代碼及其處理方法：
錯誤1（IPM過流）：檢查電機參數是否正確，或檢查IPM模塊是否損壞。
錯誤2-4（U/V/W相過流）：同樣檢查電機參數或IPM模塊。
錯誤5（散熱器溫度過高）：檢查散熱係統是否正常工作，或降低負載。
錯誤6（中間回路電壓過高）：檢查製動電阻是否連接正常或損壞。
錯誤7（中間回路電壓過低）：檢查主電源電壓是否過低。
錯誤8-9（運行接觸器未吸合或主電源缺相）：檢查接觸器或主電源連接是否正常。
錯誤10-16：涉及方向指令丟失、方向指令衝突、編碼器無脈衝信號等問題，需根據具體情況檢查相關信號和接線。
通過仔細閱讀並遵循以上使用說明，用戶可以更好地操作和維護米高變頻器MICOVERT 2003係列，確保其穩定運行和高效工作。
