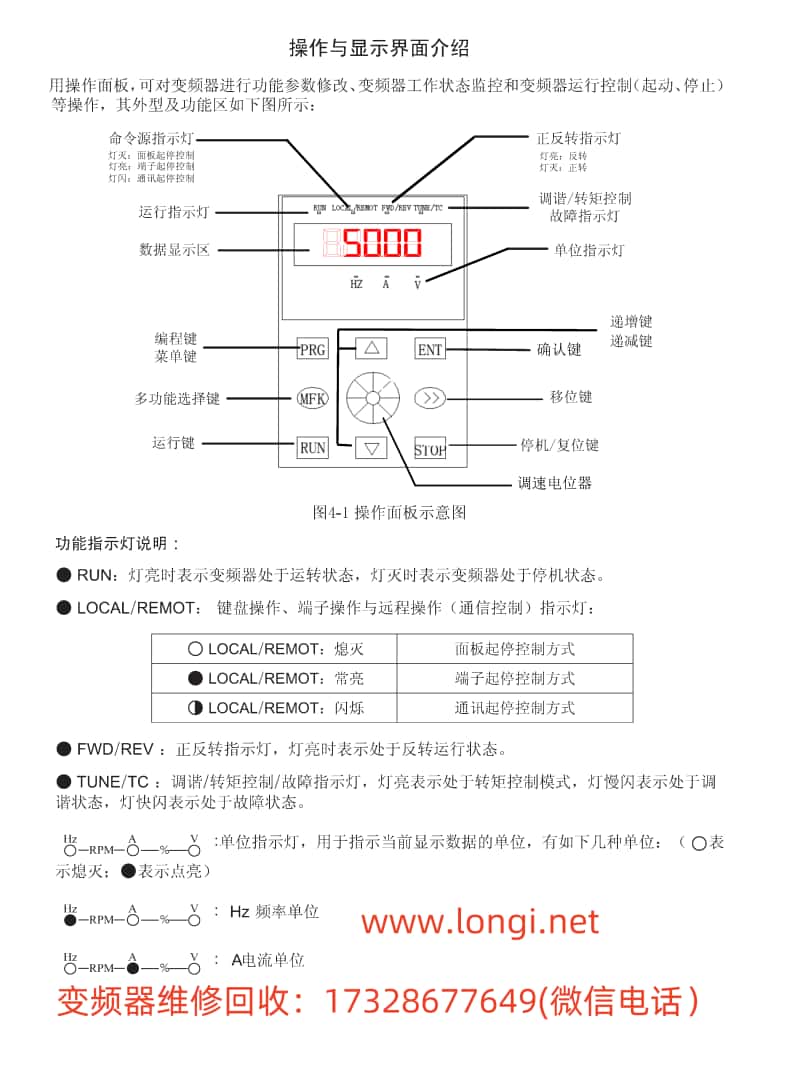

一、操作麵板功能介紹

海仕達HSD260係列變頻器的操作麵板提供了豐富的功能，使用戶能夠方便地設置、監控和控製變頻器的運行。以下是操作麵板的主要功能介紹：

1. 顯示設置

要設置顯示實際電流而不是頻率，您需要通過編程鍵（PRG）進入參數設置界麵，找到相關功能碼進行調整。具體步驟如下：

1. 進入參數設置：按下PRG鍵，進入功能參數組（P組）設置界麵。

2. 選擇顯示參數：使用遞增（▲）和遞減（▼）鍵找到並選擇您想要顯示的參數，例如U0-04（輸出電流）。

3. 確認並退出：按下ENTER鍵確認選擇，並通過PRG鍵退出參數設置界麵。此時，操作麵板將顯示所選參數的值。

2. 啟動/停止操作

• 啟動：按下RUN鍵，變頻器將開始運行。如果命令源（P0-02）設置為操作麵板，則按下RUN鍵即可啟動變頻器。

• 停止：同樣按下RUN鍵，變頻器將停止運行。如果變頻器處於故障狀態，按下RUN鍵也可以進行故障複位。

3. 參數調整

• 進入參數設置：按下PRG鍵，使用遞增（▲）和遞減（▼）鍵選擇需要調整的功能碼。

• 修改參數值：按下移位（SHIFT）鍵選擇要修改的位數，然後使用遞增（▲）和遞減（▼）鍵調整參數值。

• 保存並退出：修改完成後，按下ENTER鍵保存設置，並通過PRG鍵退出參數設置界麵。

二、端子啟動和電位器調速的接線控製端子

1. 端子啟動

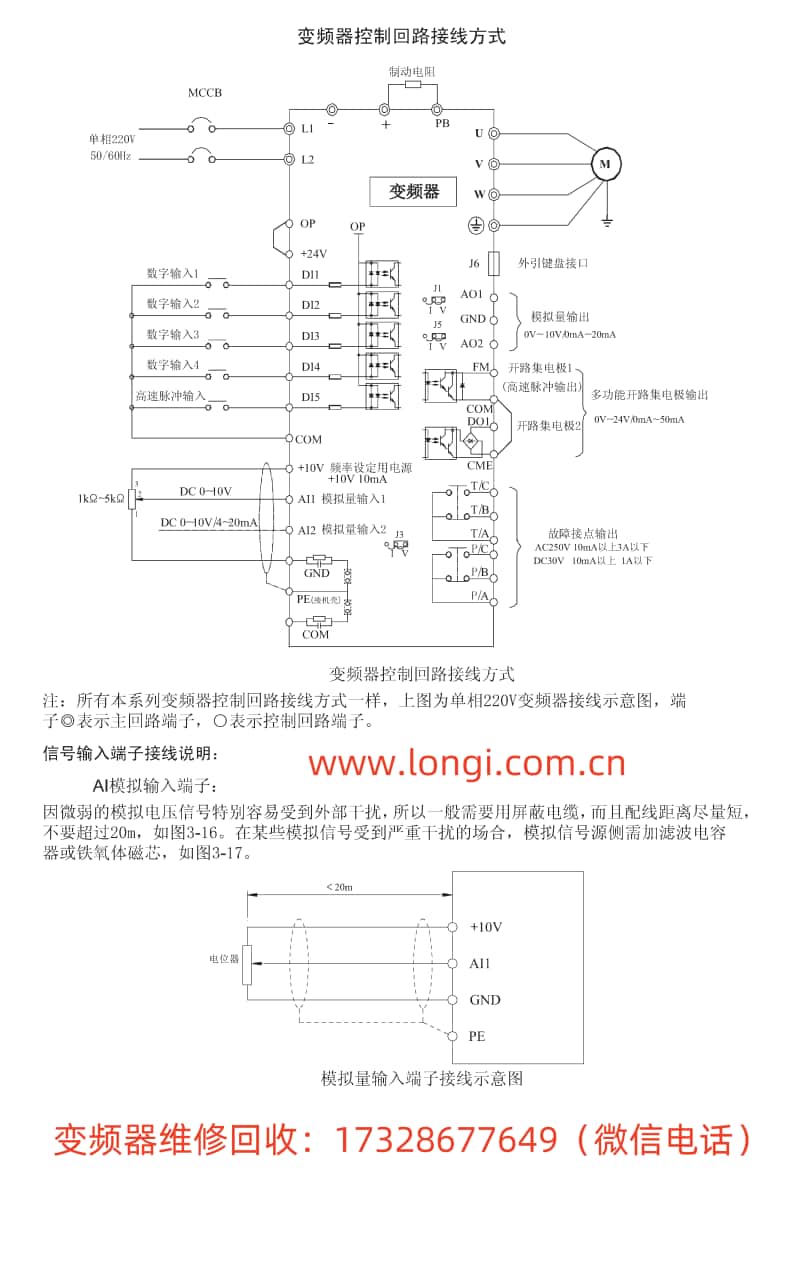

要實現端子啟動，您需要將控製端子正確接線，並設置相應的功能碼。以下是一個簡單的三線式啟動接線示例：

• 接線示例：

• DI1（正轉啟動）：接啟動按鈕（常開）

• COM：公共端

• DI2（停止）：接停止按鈕（常閉）

• 參數設置：

• P0-02：命令源選擇，設置為1（端子命令通道）

• P4-00：DI1端子功能選擇，設置為1（正轉運行）

• P4-01：DI2端子功能選擇，設置為9（故障複位）

• P4-11：端子命令方式，設置為2（三線式）

2. 電位器調速

使用電位器進行調速時，您需要將電位器正確接線到變頻器的模擬輸入端子上，並設置相應的功能碼。以下是一個電位器調速的接線示例：

• 接線示例：

• +10V：接電位器的可變電阻端

• AI1：接電位器的另一端

• GND：接電位器的公共端

• 參數設置：

• P0-03：主頻率源選擇，設置為2（AI1）

• 確保電位器的阻值範圍與變頻器的輸入要求相匹配

三、變頻器故障分析和解決方法

1. ERR01：逆變單元保護

• 故障分析：此故障通常由於變頻器輸出回路短路、電機和變頻器接線過長、模塊過熱等原因引起。

• 解決方法：

• 檢查並排除外圍故障。

• 加裝電抗器或輸出濾波器。

• 檢查風道是否堵塞，風扇是否正常工作。

• 插好所有連接線。

• 若問題依舊，尋求技術支持。

2. ERR02：加速過電流

• 故障分析：此故障可能由於變頻器輸出回路存在接地或短路、控製方式為矢量且沒有進行參數調諧、加速時間太短等原因引起。

• 解決方法：

• 排除外圍故障。

• 進行電機參數調諧。

• 增大加速時間。

• 調整手動提升轉矩或V/F曲線。

• 檢查電壓是否正常。

3. ERR05：加速過電壓

• 故障分析：此故障可能由於輸入電壓偏高、加速過程中存在外力拖動電機運行、加速時間過短等原因引起。

• 解決方法：

• 將電壓調至正常範圍。

• 取消外力拖動或加裝製動電阻。

• 增大加速時間。

• 加裝製動單元及電阻。

4. ERR10：變頻器過載

• 故障分析：此故障通常由於負載過大或變頻器選型偏小引起。

• 解決方法：

• 減小負載並檢查電機及機械情況。

• 選用功率等級更大的變頻器。

5. ERR15：外部設備故障

• 故障分析：此故障通常由於通過多功能端子DI輸入外部故障信號引起。

• 解決方法：

• 複位運行。

• 檢查並排除外部設備的故障。

6. ERR18：電流檢測故障

• 故障分析：此故障可能由於霍爾器件異常、驅動板異常等原因引起。

• 解決方法：

• 更換霍爾器件。

• 更換驅動板。

通過以上指南，您應該能夠更好地理解和使用海仕達HSD260係列變頻器。如果遇到無法解決的問題，建議聯係91视频网址入口機電公司技術支持獲取幫助。
