一、伺服JOG點動操作實現

實現流程

伺服JOG（點動）操作允許用戶手動控製伺服電機進行短暫、小幅度的移動，主要用於調試或精確定位。以下是實現伺服JOG點動操作的具體步驟：

1. 硬件連接

• 連接伺服電機：確保伺服電機與伺服驅動器正確連接，並檢查所有連接線纜是否牢固。

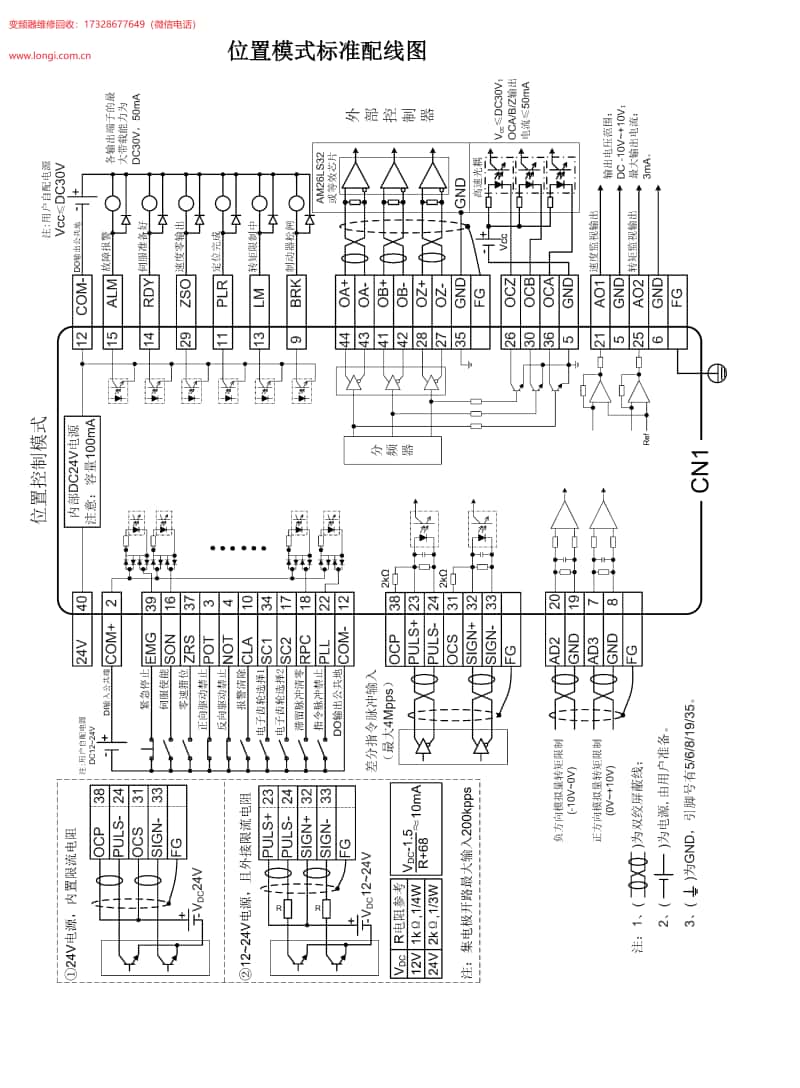

• 控製信號接線：根據DA200係列伺服驅動器的CN1端子配線圖，將控製信號線連接到對應的伺服驅動器CN1端子上。對於JOG操作，通常需要連接伺服使能（SON）、方向控製（如POT、NOT）及點動信號線。

2. 參數設置

• 設置電機型號：通過參數P0.001設置正確的電機型號，確保驅動器能夠識別連接的電機。

• 配置JOG相關參數：

• 點動速度（JOG）：通過參數P0.05設置點動速度，單位通常為r/min。

• 開關量輸入配置：在P3.xx係列參數中，根據實際需要配置伺服使能（SON）、正向點動（如FJOG）、反向點動（如RJOG）等開關量輸入的功能。

3. 軟件操作

• 使能伺服：通過外部信號給伺服使能端（SON）一個有效信號，使伺服驅動器進入待命狀態。

• 執行JOG操作：給予正向點動（FJOG）或反向點動（RJOG）信號，伺服電機將按照設定的點動速度移動。移動過程中，可以通過控製點動信號的持續時間來控製電機的移動距離。

注意事項

• 在進行JOG操作時，務必確保安全，避免意外移動造成傷害。

• 檢查所有連接線纜和參數設置，確保操作無誤。

二、位置控製模式下通過外部脈衝實現伺服定位

實現流程

在位置控製模式下，通過外部脈衝信號控製伺服電機的精確定位是一種常見應用。以下是實現步驟：

1. 硬件連接

• 脈衝信號線：將脈衝信號線連接到伺服驅動器的脈衝輸入端子上（如CN1的PULS+、PULS-）。根據實際需要，可能還需要連接方向信號線（SIGN+、SIGN-）。

• 編碼器反饋線（如需要）：如果使用了編碼器反饋，還需將編碼器線正確連接到伺服驅動器的對應端子上。

2. 參數設置

• 控製模式選擇：通過參數P0.03設置為0（位置控製模式）。

• 脈衝輸入配置：

• 設置脈衝輸入形式（如差分輸入或集電極開路輸入）及方向信號配置。

• 設定電子齒輪比（如P0.25、P0.26等），將外部脈衝轉換為電機軸上的實際移動量。

• 位置控製相關參數：

• 根據需要設置位置環增益（如P2.02）等控製參數。

• 配置軟件限位（如P0.35、P0.36）以避免超出安全行程。

3. 軟件操作

• 發送脈衝信號：通過上位機或PLC等控製係統發送脈衝信號至伺服驅動器。脈衝數量決定了電機的移動距離，脈衝頻率決定了電機的移動速度。

• 監控狀態：通過伺服驅動器的顯示麵板或上位機軟件監控伺服電機的實際位置和速度。

注意事項

• 確保脈衝信號的質量和穩定性，避免因信號幹擾導致定位不準確。

• 根據實際需求調整控製參數，以獲得最佳的控製效果。

三、故障代碼含義和解決方法

常見故障代碼及解決方法

• Er10-4：緊急停止。

• 含義：緊急停止信號有效。

• 解決方法：檢查緊急停止按鈕或相關輸入信號線是否誤觸發，排除故障後重新使能伺服。

• Er22-0：位置超差故障。

• 含義：實際位置與指令位置偏差過大。

• 解決方法：檢查機械傳動部分是否有卡阻或鬆動，調整位置環增益等控製參數。

• Er25-1：過流故障。

• 含義：電機電流超過額定值。

• 解決方法：檢查電機是否過載，調整速度環或轉矩環增益，檢查電源電壓是否穩定。

• Er13-1：欠壓故障。

• 含義：主回路電源電壓過低。

• 解決方法：檢查電源電壓是否正常，排除線路故障或調整電源電壓。

注意事項

• 遇到故障代碼時，首先根據故障代碼表查找具體含義，然後按照相應的解決方法進行排查和處理。

• 如果無法解決故障，建議及時聯係技術支持或專業維修人員進行處理。

通過以上步驟和注意事項，用戶可以有效地實現英威騰伺服DA200係列的JOG點動操作、位置控製模式下的脈衝定位以及故障排查與處理。
