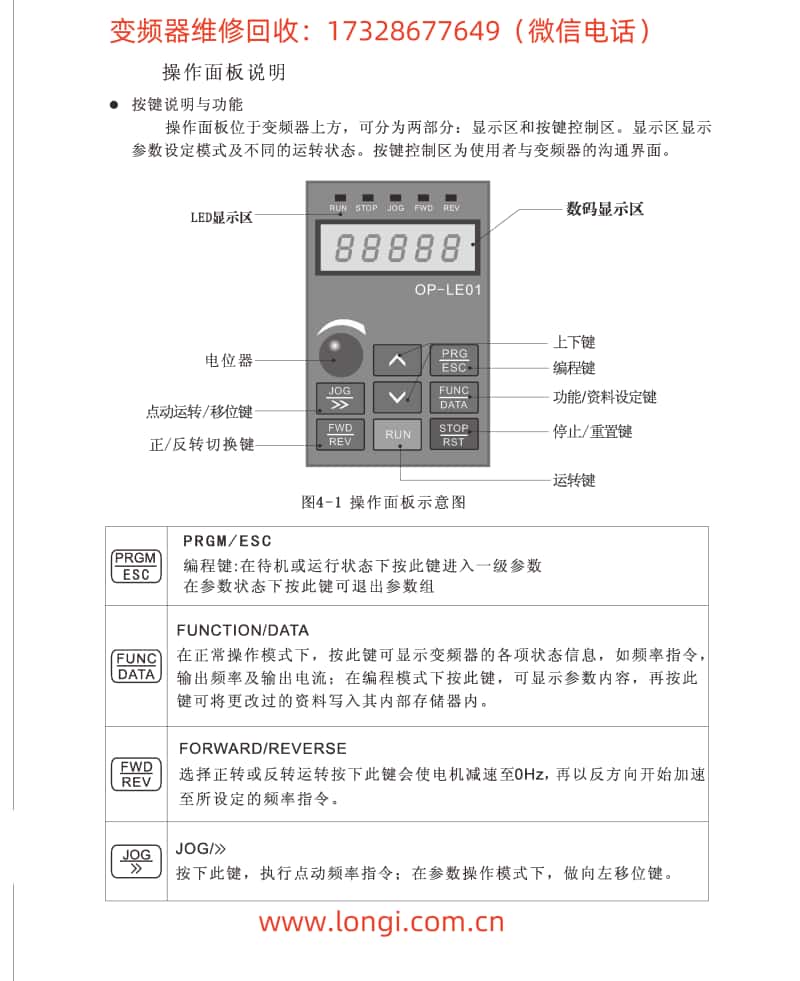

一、變頻器操作麵板功能和使用說明

操作麵板按鍵說明

• PRGM/ESC：程序設置與退出鍵。PRGM用於進入編程模式或設置參數，ESC用於退出當前設置或返回上一級菜單。

• FUNCTION/DATA：功能選擇與數據鍵。FUNCTION用於進入功能選擇界麵，DATA用於在參數設置時修改數據值。

• FORWARD/REVERSE：正反轉控製鍵。控製電機的正轉或反轉。

• JOG/>>：點動與翻頁鍵。JOG用於點動控製，>>可能用於翻頁或增加參數值（具體功能可能因型號而異）。

• RUN：運行鍵。控製變頻器的啟動。

• STOP/RST：停止與複位鍵。STOP用於停止變頻器運行，RST用於複位變頻器，清除故障狀態。

• UP/DOWN：上下調節鍵。用於在參數設置時增加或減少數值。

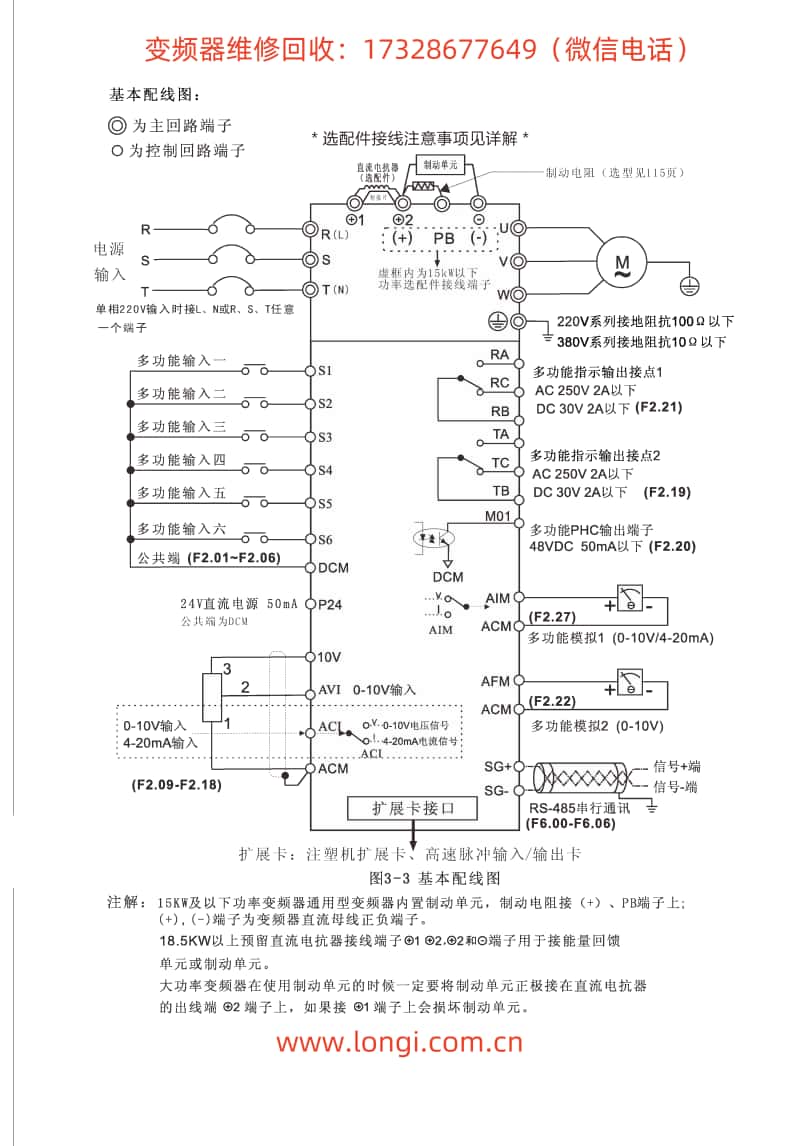

二、端子啟動停止和電位器調試接線說明

端子啟動停止

• 參數設置：確保參數F0.02設置為1，即選擇端子控製模式。

• 接線說明：

• 將外部啟動信號連接到變頻器的S1端子上。

• 將S1端子與公共端DCM短接時，相當於發出啟動信號，變頻器開始運行。

• 斷開S1與DCM的短接，相當於發出停止信號，變頻器停止運行。

電位器調試

• 參數設置：確保參數F0.03設置為1，即選擇外部電位器調速模式。

• 接線說明：

• 電位器的中間抽頭（滑動觸點）連接到變頻器的AVI端子上。

• 電位器的兩端分別連接到變頻器的10V（或類似的正極電源）和ACM（或類似的公共端）上。

• 調整電位器的位置，可以改變AVI端子的電壓值，從而控製變頻器的輸出頻率。

三、故障代碼分析和解決方法

故障代碼

• E001：直流母線故障。可能原因包括輸入電源異常、母線電容故障等。解決方法：檢查電源輸入是否正常，檢查母線電容是否損壞，必要時更換。

• E002：加速過電壓。可能原因包括加速時間過短、負載突變等。解決方法：調整加速時間，檢查負載是否穩定。

• E003：恒速過電壓。與E002類似，但發生在恒速運行狀態。解決方法相同。

• E004：加速過流。可能原因包括電機堵轉、負載過大等。解決方法：檢查電機及負載情況，減少負載或優化電機運行條件。

• E005：減速過流。可能原因包括減速時間過短、負載慣性大等。解決方法：調整減速時間，考慮使用製動單元和製動電阻。

請注意，以上內容僅基於您提供的信息編寫，實際操作時應以變頻器說明書和相關資料為準。如有問題，請及時聯係91视频网址入口機電的技術支持或專業維修人員。
