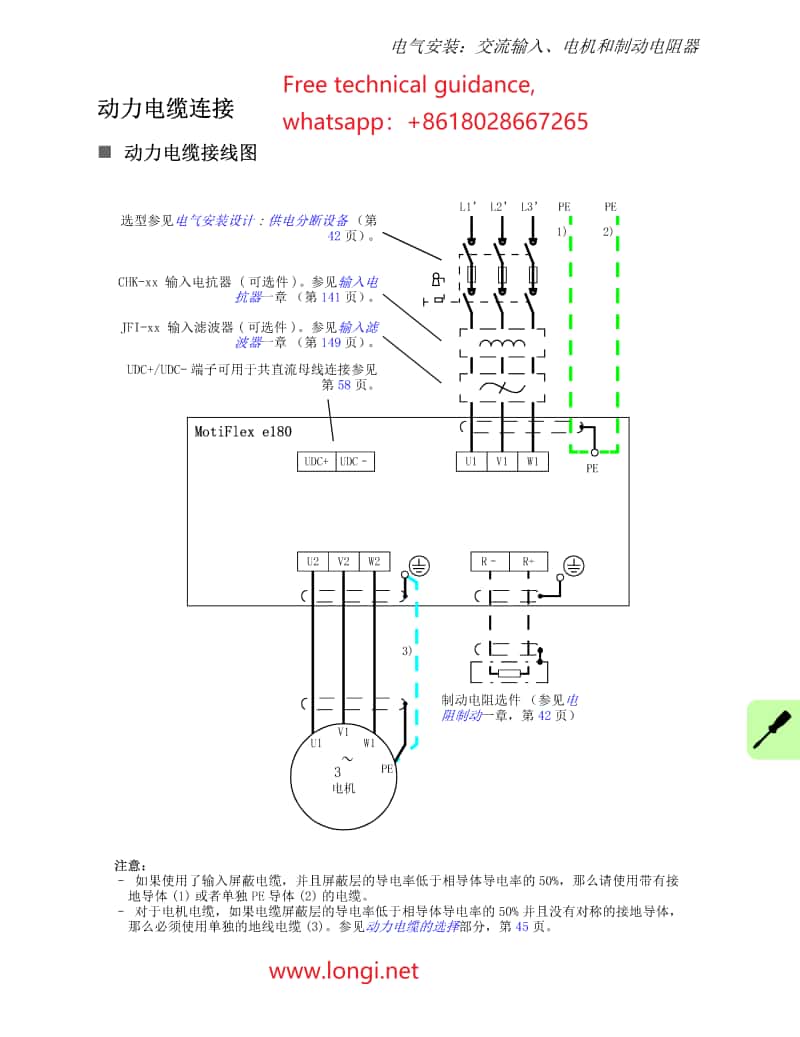

一、主回路接線說明
1. 電源接線
MotiFlex e180伺服驅動器支持三相交流電源輸入，電壓範圍通常為200V至480V AC，具體依據所選型號而定。接線前，請確保電源已關閉並斷開，以避免電擊危險。
接線步驟：
檢查電源電壓和頻率是否符合驅動器要求。
使用合適規格的電纜將電源的三相（L1, L2, L3）及地線（PE）接入驅動器的電源輸入端子。
確認電纜連接牢固，並檢查電纜屏蔽層是否妥善接地。
2. 電機接線
將電機電纜連接到驅動器的電機輸出端子（U, V, W），同時確保電機地線（PE）也妥善連接。
接線步驟：
檢查電機型號和額定參數是否與驅動器匹配。
使用適當規格的電機電纜，將其三相線（U, V, W）和地線（PE）分別連接到驅動器的對應輸出端子。
緊固電纜接頭，確保連接可靠。
二、控製回路接線說明

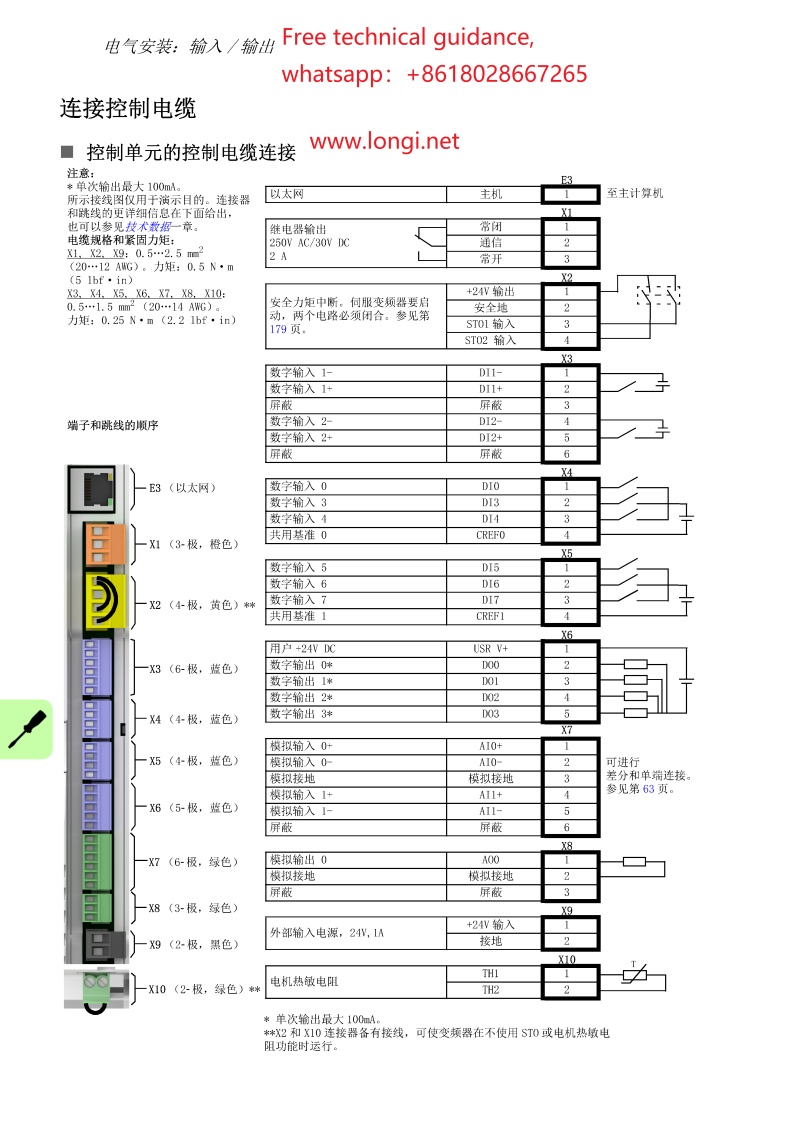

1. I/O接口說明
MotiFlex e180提供了豐富的I/O接口，包括數字輸入（DI）、數字輸出（DO）、模擬輸入（AI）和模擬輸出（AO）等，用於與外部設備或控製器通信及控製。
數字輸入（DI）：用於接收來自外部設備的開關信號，如啟動、停止、急停等。
數字輸出（DO）：用於向外部設備發送控製信號，如報警輸出、電機運行狀態指示等。
模擬輸入（AI）：接收模擬量信號，如速度設定、位置反饋等。
模擬輸出（AO）：輸出模擬量信號，如驅動器電流、電壓反饋等。
2. 控製回路接線
接線步驟：
準備適當的控製電纜，確保電纜規格和長度滿足需求。
根據驅動器接線圖，將控製電纜連接到對應的I/O接口。注意區分輸入和輸出，以及正負極性。
對於需要外部電源的數字輸出（如繼電器輸出），請確保外部電源規格符合要求，並正確接線。
三、使用Mint WorkBench調試MotiFlex e180伺服器
1. 安裝與配置Mint WorkBench
下載並安裝Mint WorkBench軟件：從ABB官方網站下載最新版本的Mint WorkBench，並按照安裝向導完成安裝。
連接驅動器：使用以太網電纜將計算機與MotiFlex e180的E3端口連接，並配置計算機的網絡適配器，確保與驅動器的IP地址在同一網段。
2. 啟動與調試
啟動Mint WorkBench，創建一個新項目，並選擇連接到MotiFlex e180伺服驅動器。
運行調試向導：在Mint WorkBench中啟動調試向導，按照提示輸入電機和驅動器的參數，進行自動調整和性能測試。
監測與調整：使用監視窗口實時查看驅動器狀態，根據需要進行手動調整，優化驅動器性能。
四、故障代碼分析和解決方法
當MotiFlex e180伺服器出現故障時，會在前麵板的顯示屏上顯示相應的錯誤代碼。以下是部分常見故障代碼及其分析和解決方法：
錯誤代碼10033 (ecSTO_ACTIVE)：表示STO（安全力矩中斷）功能已激活。
錯誤代碼10015 (過流保護)：表示驅動器檢測到過流情況。
錯誤代碼20006 (軸警報)：表示編碼器反饋數據異常。
通過以上步驟，您可以有效地使用Mint WorkBench調試MotiFlex e180伺服器，並解決常見的故障問題。如有更多疑問，請聯係我們獲取詳細說明書或者免費技術支持。
