一、操作麵板（控製盤）使用方法

1. 控製盤概述

ACH550變頻器的操作麵板（控製盤）是用戶與變頻器交互的主要界麵，用於顯示變頻器狀態、設置參數以及控製變頻器的運行。

2. 基本操作

• 啟動與停止：

• 按下“HAND”鍵：進入手動模式，通過上下箭頭鍵可以調整變頻器輸出頻率。

• 按下“AUTO”鍵：進入自動模式，此時變頻器的運行受外部信號（如端子信號或通信信號）控製。

• 顯示模式切換：

• 通過控製盤上的菜單鍵（MENU）可以進入不同的顯示模式，如輸出模式、參數模式、助手模式等。

• 參數設置：

• 進入參數模式後，使用上下箭頭鍵選擇需要修改的參數，並通過編輯鍵（EDIT）進入參數設置界麵，使用數字鍵輸入新的參數值，最後通過保存鍵（SAVE）保存設置。

3. 助手模式

助手模式提供了啟動和配置變頻器的引導步驟，非常適合初次使用或需要快速設置變頻器參數的用戶。

二、變頻器端子啟動和電位器調速

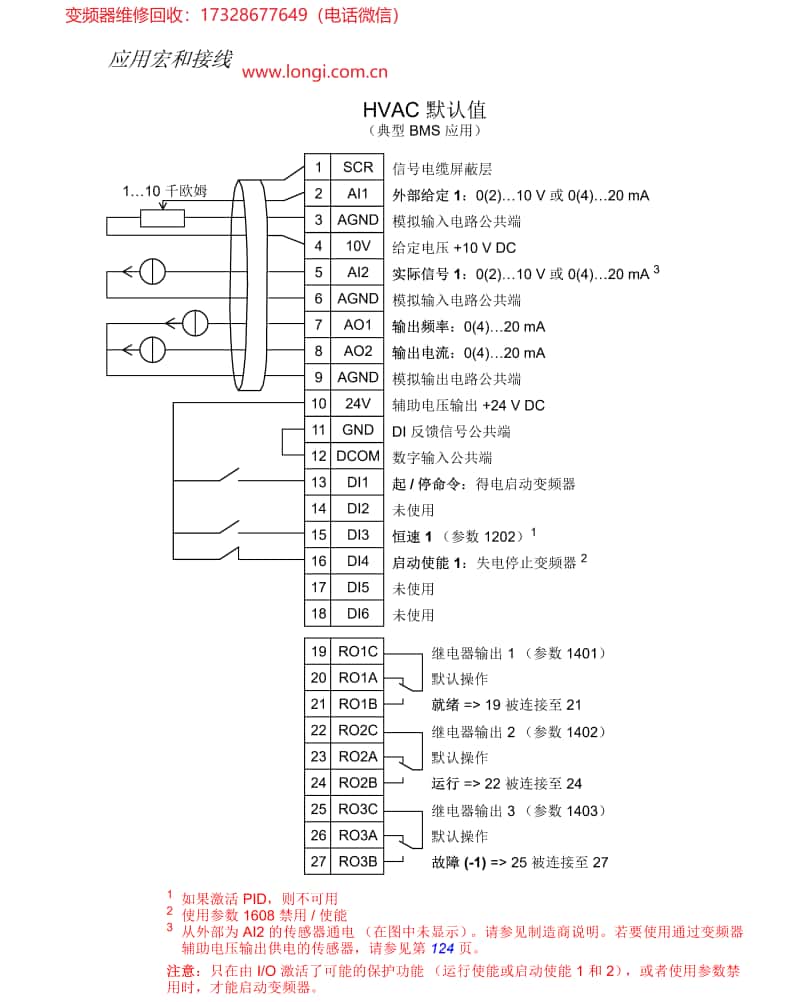

1. 端子啟動接線

1. 連接主電源：將變頻器的輸入電源接至相應端子（U1, V1, W1）。

2. 連接電機：將電機線接至變頻器輸出端子（U2, V2, W2）。

3. 控製信號接線：

• 將啟動信號（如DI1）接至變頻器的數字輸入端子。

• 如果需要方向控製，還需將方向信號接至相應端子（如DI2）。

2. 電位器調速接線

1. 電位器選擇：選擇一個合適的旋轉或滑動電位器。

2. 接線：

• 將電位器的三個引腳分別接至變頻器的模擬輸入端子（如AI1的正極、負極和信號端）。

• 根據需要，調整電位器旋鈕可以改變輸入至AI1的電壓或電流信號，從而控製變頻器的輸出頻率。

3. 參數設置

• 進入參數模式，選擇合適的宏（如送風機宏或通用PID宏），這些宏已經預設了一係列適合特定應用的參數值。

• 根據實際接線情況，調整與啟動、停止、方向控製及模擬輸入相關的參數。

三、變頻器故障代碼分析和解決方法

1. 故障代碼查詢

通過控製盤可以顯示最近的故障代碼，這些代碼對應著不同的故障類型。

2. 常見故障代碼及解決方法

• 過流故障（Overcurrent）：

• 原因：電機過載、電機短路、參數設置不當等。

• 解決方法：檢查電機及負載是否正常，調整過載保護參數，確認變頻器與電機參數匹配。

• 欠壓故障（Undervoltage）：

• 原因：輸入電源電壓過低或波動大。

• 解決方法：檢查電源電壓是否穩定，增加輸入濾波電容或調整欠壓保護閾值。

• 過熱故障（Overheat）：

• 原因：變頻器散熱不良、環境溫度過高。

• 解決方法：改善變頻器的散熱條件，如增加散熱風扇、降低環境溫度等。

• 通信故障（Communication Fault）：

• 原因：通信線路故障、通信參數設置錯誤。

• 解決方法：檢查通信線路連接是否正確，確認通信參數設置與設備匹配。

四、注意事項

• 在進行任何接線或參數設置之前，請務必斷開變頻器的電源。

• 在操作過程中，注意觀察控製盤上的狀態指示和故障代碼，及時排除潛在問題。

• 如遇複雜故障或無法解決的問題，請及時聯係ABB技術支持或專業維修人員。
