普傳變頻器PI500係列手冊詳細解讀

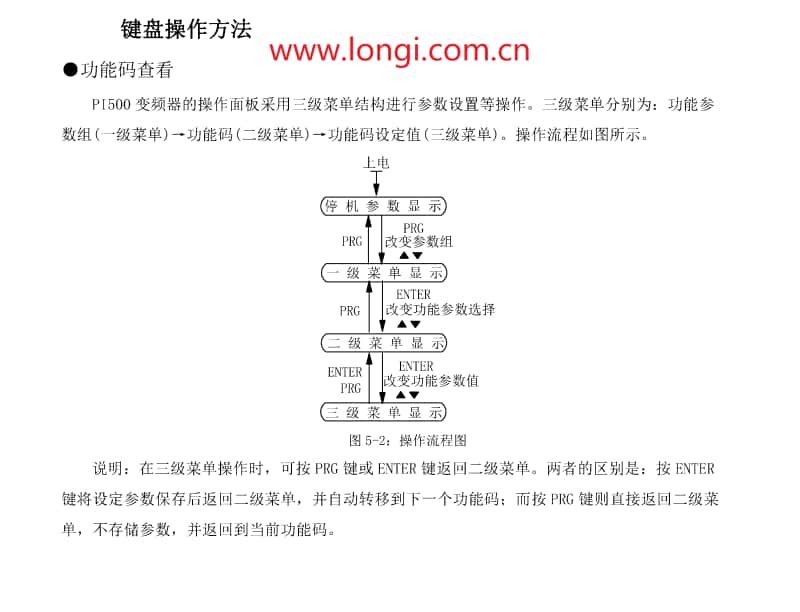

1. 變頻器的麵板如何調整參數？

參數調整步驟：

• 進入菜單：首先，通過按鍵盤上的PRG鍵進入參數設置模式。

• 選擇功能參數組：使用方向鍵選擇需要修改的功能參數組（如F0組表示基本功能參數）。

• 選擇功能碼：在選定的功能參數組內，通過方向鍵選擇要修改的功能碼。

• 調整參數值：使用遞增/遞減鍵調整參數值，或者使用數字鍵直接輸入新值。

• 保存設置：調整完畢後，按ENTER鍵確認並保存設置。

注意事項：

• 部分參數在運行狀態下不可修改，需在停機狀態下進行調整。

• 調整前請仔細閱讀說明書，確保了解每個參數的含義和作用。

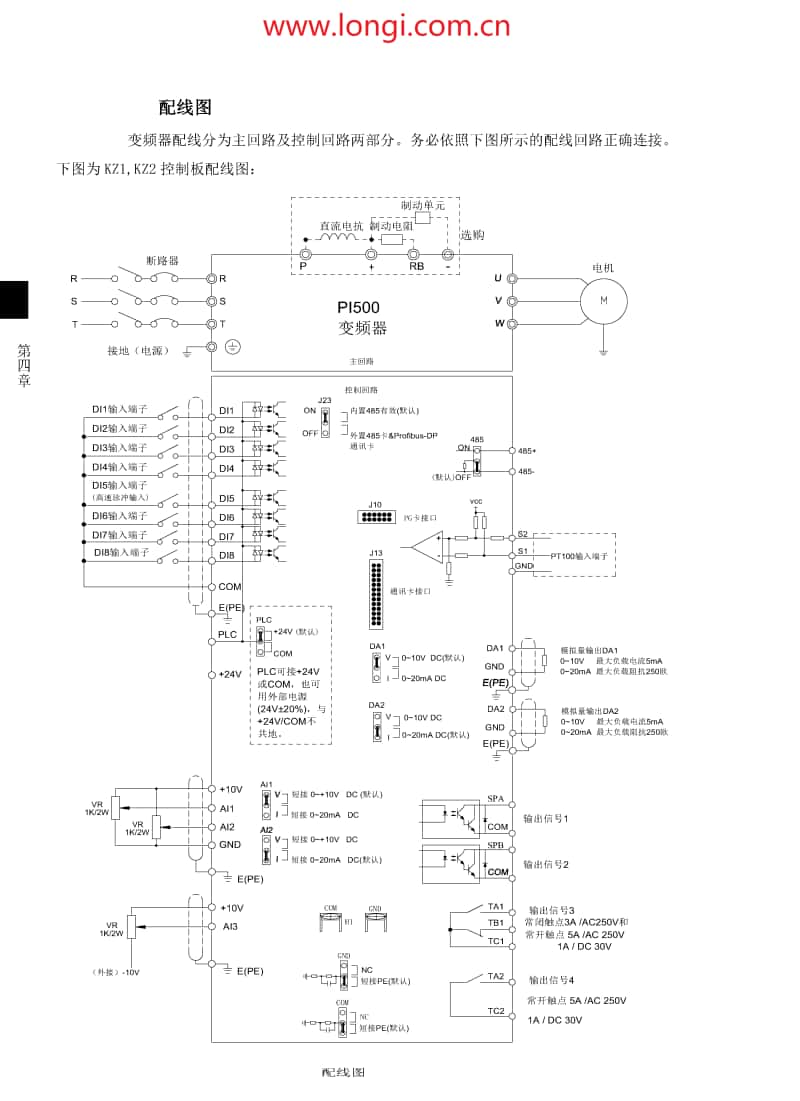

2. 通過端子啟動停止變頻器

配置步驟：

• 設置命令源：將F0.11（命令源選擇）設置為“1”（端子台控製），使變頻器通過外部端子接收啟動、停止等命令。

• 分配端子功能：通過F1組功能碼（如F1.00、F1.01等）將具體的輸入端子（如DI1、DI2）分配為正轉、反轉、停止等功能。

• 接線：根據設置結果，將外部控製信號線正確接入對應的輸入端子。

啟動/停止操作：

• 當需要啟動變頻器時，給正轉端子（如DI1）發送閉合信號。

• 需要停止時，發送停止信號到停止端子（如DI2，但需根據具體設置而定）或斷開正轉信號。

3. 外部電位器調試模式設置

設置步驟：

• 選擇頻率源：將F0.03（頻率源主設）設置為“2”（模擬量AI1設定），表示使用AI1輸入的模擬信號作為頻率給定源。

• 配置AI1輸入：

• 接線：將外部電位器的輸出端分別連接到變頻器的AI1和GND端子。

• 設置輸入範圍：根據電位器的輸出範圍，調整F1.12（AIC1最小輸入）和F1.14（AIC1最大輸入）參數，確保變頻器能正確解讀電位器的信號。

• 啟動調試：完成設置後，旋轉外部電位器即可調整變頻器的輸出頻率。

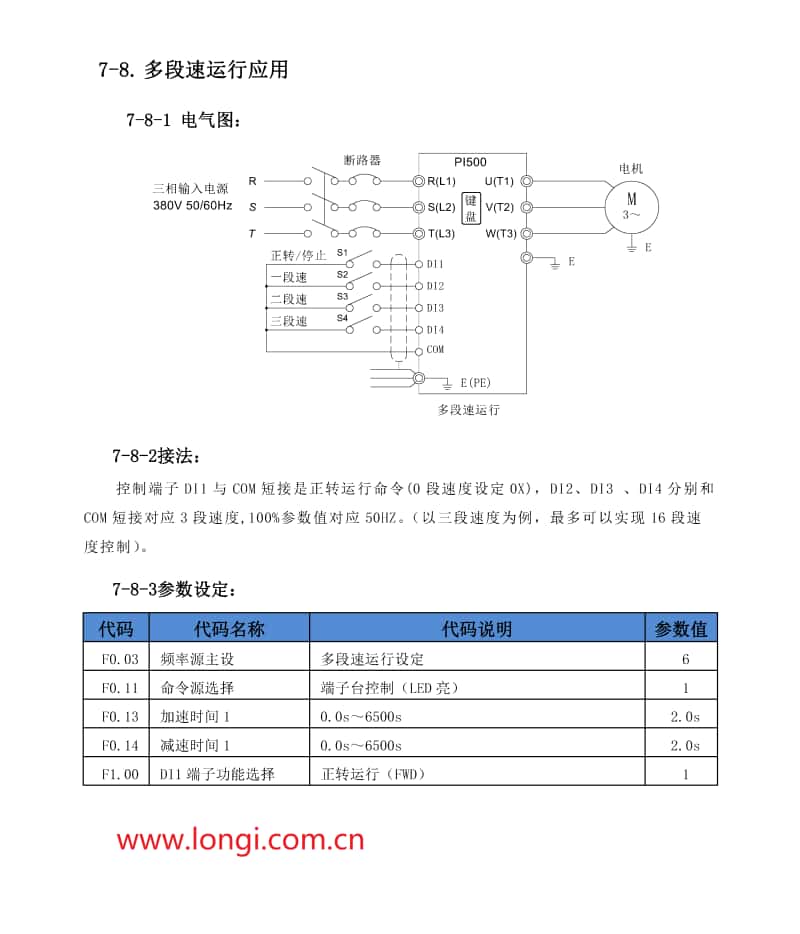

4. 多段速功能介紹

多段速功能允許用戶預設多組速度，並通過外部信號快速切換。

設置步驟：

• 預設速度：使用E1組功能碼（如E1.00至E1.15）預設16段不同的速度（具體段數可能因變頻器型號而異）。每段速度可設置為最大頻率的百分比。

• 分配端子功能：將輸入端子（如S1、S2、S3、S4）通過F1組功能碼分配為多段速選擇端子。每段速度對應一個或多個端子的組合狀態。

• 設置加減速時間：根據需要，可通過F0.13至F0.15等參數設置不同速度段之間的加減速時間。

• 選擇速度切換方式：部分變頻器還支持通過外部信號（如高速脈衝、通訊信號等）動態切換速度段。

使用方法：

• 根據預設，通過操作外部端子（或發送相應的控製信號）來改變變頻器的運行速度。

• 變頻器將根據當前激活的速度段輸出相應的頻率。

注意事項：

• 在設置多段速時，需確保各段速度的設置合理，避免超出電機和變頻器的額定能力。

• 考慮到加減速過程對機械負載的影響，應合理設置加減速時間。

通過以上設置，用戶可以靈活地控製變頻器的運行速度，滿足不同的工藝需求。同時，結合手冊中的詳細指導，可以更有效地解決使用過程中遇到的問題。
