一、旋塗儀概述

旋塗儀是一種廣泛應用於實驗室和工業生產中的設備，主要用於將樣品溶液均勻地塗覆在基板表麵。常見於薄膜製作、溶膠凝膠實驗等領域，其操作簡便、效率高，是材料科學和微電子技術中不可或缺的工具。

二、旋塗儀原理

旋塗儀的工作原理基於離心力的作用。當基板被固定在高速旋轉的平台上時，滴加在基板上的樣品溶液會在離心力的作用下迅速鋪展開來，形成均勻的薄膜。勻膠旋塗儀通過控製旋轉速度、旋轉時間和滴液量等參數，可以精確調節薄膜的厚度和均勻性。

三、旋塗儀的使用方法

旋塗儀的使用大致可以分為以下幾個步驟：

1. 準備樣品溶液：將待塗覆的樣品溶解在適當的溶劑中，製備成一定濃度的溶液。

2. 安裝基板：選擇適合尺寸的吸盤，將其固定在旋轉台上，確保基板位於吸盤正中央。

3. 設置參數：根據實驗需求，設定旋塗儀的旋轉速度和旋轉時間。通常分為兩個步驟，第一步用於初步鋪展溶液，第二步則用於細化薄膜厚度。




4. 滴加樣品：在基板中心位置滴加適量的樣品溶液，並迅速蓋上防護蓋以防意外濺出。

5. 啟動旋塗：確認參數設置無誤後，啟動旋塗儀，樣品溶液將在離心力作用下均勻塗覆在基板上。

6. 幹燥處理：旋塗完成後，將基板移出旋塗儀，進行幹燥處理，如使用烘箱或離心幹燥等方法，使樣品在基板上幹燥固化。

7. 關機與清理：關閉旋塗儀，清理旋轉台和吸盤上的殘留物，保持設備幹淨幹燥。

四、旋塗儀的常見故障及維修方法

1. 基材汙染：

• 現象：旋塗後的薄膜出現雜質或不均勻。

• 維修方法：徹底清潔基材和旋塗儀，使用丙酮等溶劑去除殘留物，確保操作環境無塵。



2. 旋轉台故障：

• 現象：旋轉台無法啟動或轉速不穩定。

• 維修方法：檢查電源線是否連接良好，檢查旋轉台電機是否損壞，必要時更換電機或維修電路板。



3. 滴液不均勻：

• 現象：旋塗後的薄膜厚度不一。

• 維修方法：檢查滴液係統是否堵塞，調整滴液量和滴液位置，確保每次滴液量一致且準確滴在基板中心。

4. 機械部件磨損：

• 現象：旋塗儀運行噪音大，旋轉不平穩。

• 維修方法：定期潤滑機械部件，檢查並更換磨損的零件，如軸承、齒輪等。

5. 控製係統故障：

• 現象：無法設置參數或參數設置無效。

• 維修方法：檢查控製係統電路板是否損壞，重新校準傳感器和控製器，必要時更換電路板或升級軟件。

五、總結

旋塗儀作為一種高效、精確的塗覆設備，在材料科學和微電子技術領域發揮著重要作用。了解其工作原理、掌握正確的使用方法、及時發現並解決常見故障，對於保證實驗效果和延長設備壽命具有重要意義。

六、91视频网址入口機電維修過的旋塗儀品牌和型號

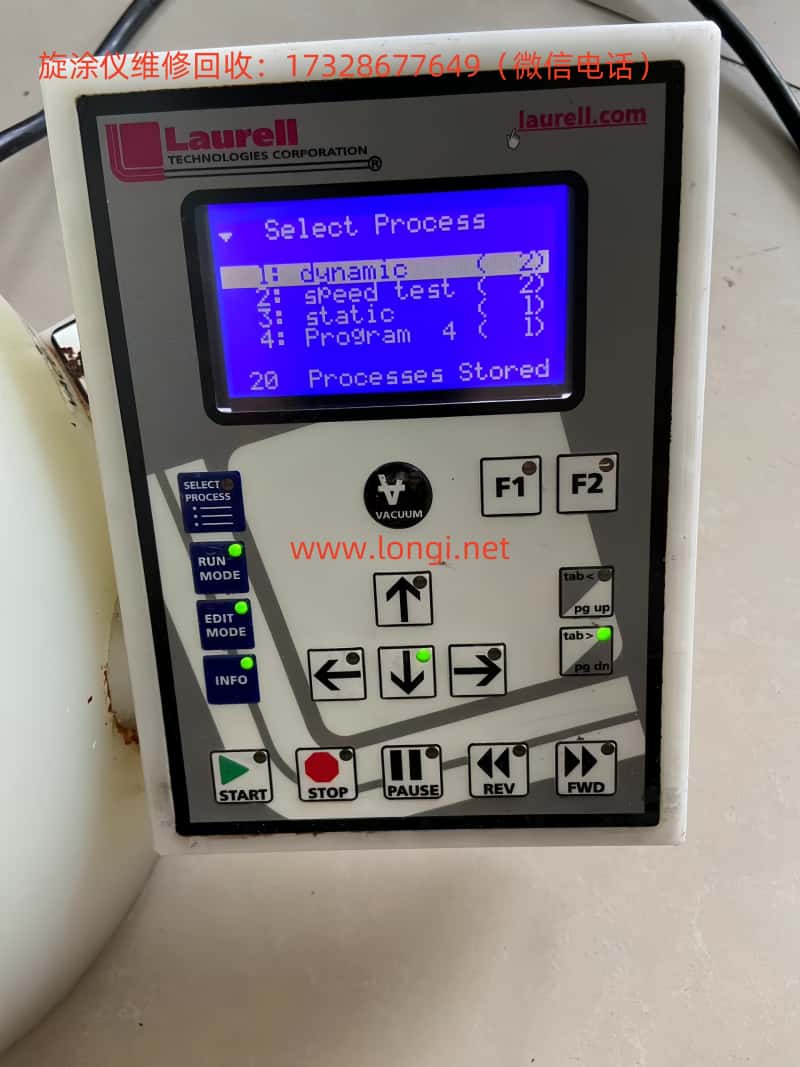

   1、 Laurell Technologies Corporation

（1）WS-400B係列：WS-400B-6NPP-LITE，WS-400B-6NPP-LITE-S，

         WS-400B-6NPP-LITE-6K，WS-400B-6NPP-LITE-8K

（2）WS-650係列：WS-650-23，WS-650-23NPP，WS-650-8B，WS-650-8B-6K

   2、SÜSS MicroTec

（1）LabSpin係列：LabSpin 6，LabSpin 8

   3、Specialty Coating Systems (SCS)

（1）P6700係列：P6700，P6708

   4、Chemat Technology

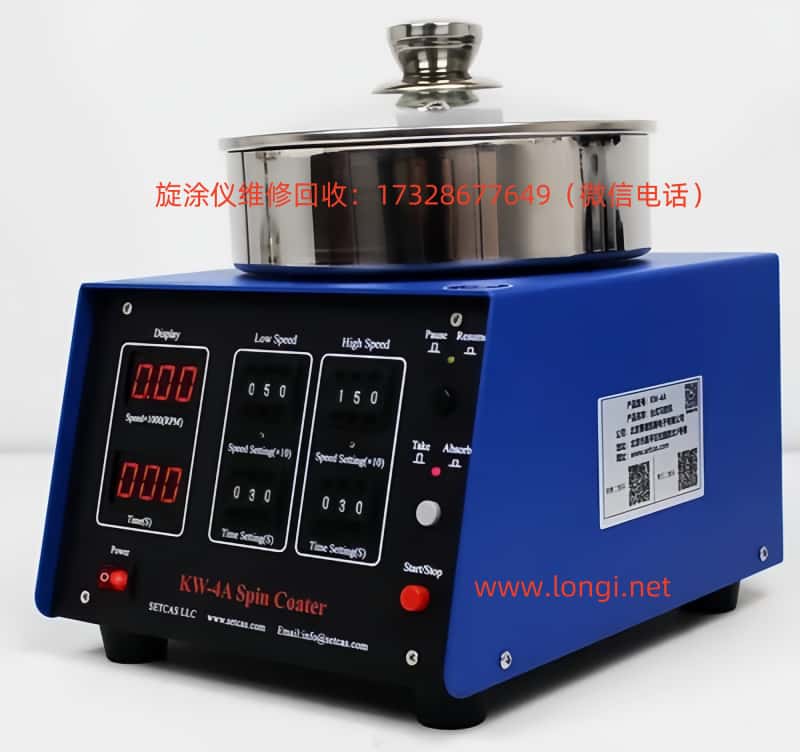

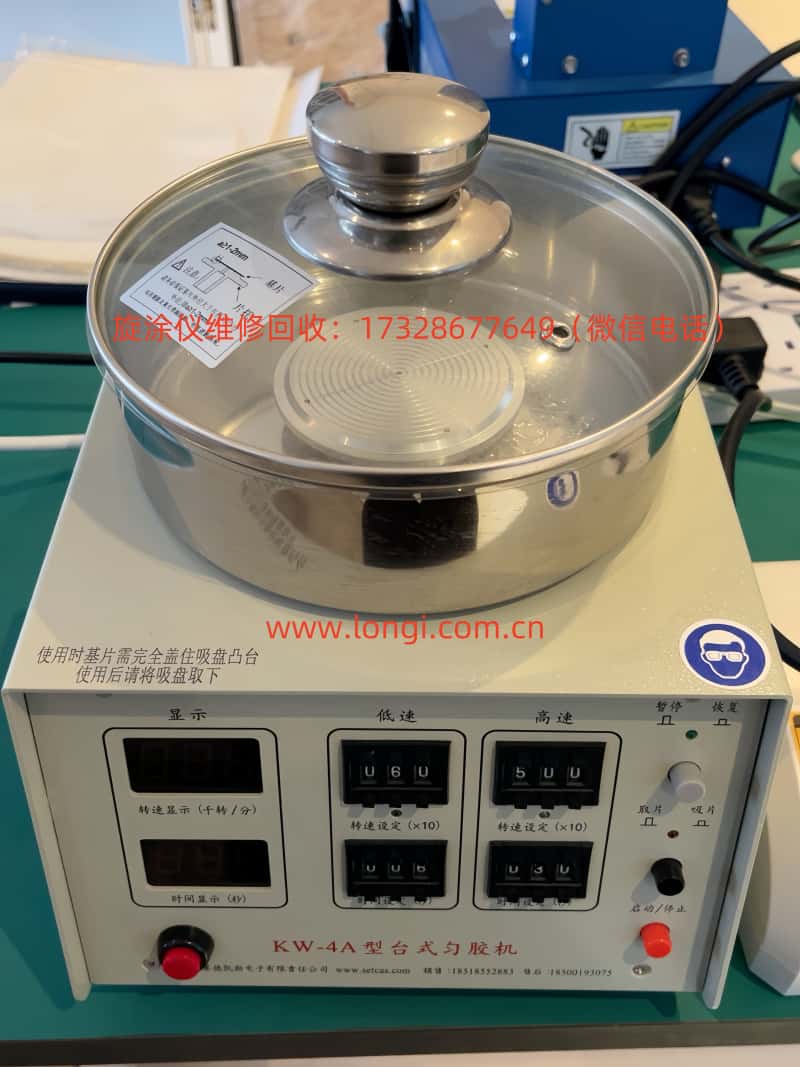

（1）KW-4A: 精密旋塗儀

（2）KW-4B: 精密旋塗儀

   5、Ossila

（1）Spin Coater係列：Ossila Spin Coater

   6、Spin Coating by Integrated Technologies

（1）VTC-100係列：VTC-100

（2）VTC-200係列：VTC-200

   7、Delta Scientific Equipment

（1）Spin150係列：Spin150

   8、APT GmbH

（1）Spin150: 高精度旋塗儀

   9、Future Digital Scientific

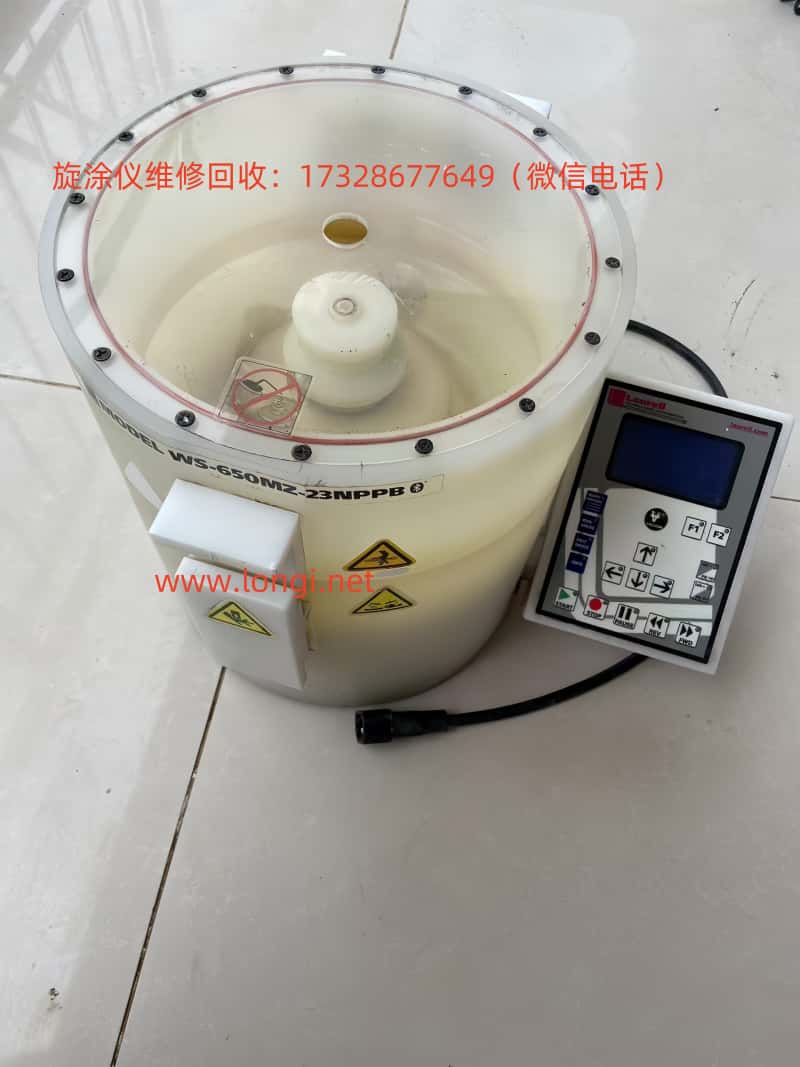

（1）WS-650Mz-23NPPB: 精密旋塗儀

（2）WS-650-23NPP-LITE: 精密旋塗儀

   10、Holmarc Opto-Mechatronics

（1）HO-TH-05: 精密旋塗儀

（2）HO-TH-06: 精密旋塗儀

   11、Midas System

（1）Midas Spin Coater: 高精度旋塗儀

   12、Brewer Science

（1）Cee 200X: 精密旋塗儀

（2）Cee 300X: 精密旋塗儀

   13、POLOS by SPS-Europe

（1）POLOS 200: 精密旋塗儀

（2）POLOS 400: 精密旋塗儀

   14、EV Group (EVG)

（1）EVG150: 半導體製造用旋塗儀

   15、Tokyo Ohka Kogyo (TOK)

（1）SSP-300: 高精度旋塗儀

   容濟機電公司長期維修旋塗儀，擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類旋塗儀，歡迎谘詢。
