  位移傳感器，又稱為線性傳感器，是一種用於測量物體或結構位置變化的設備。它能夠將物體相對於參考點的位移轉換為電信號輸出，從而實現對物體位置變化的監測和控製。位移傳感器廣泛應用於工業自動化、建築結構監測、醫療健康、汽車工程等領域。

一、位移傳感器的工作原理

  位移傳感器主要由敏感元件和轉換元件組成，敏感元件負責感知被測物體的位置變化，轉換元件則將位置變化轉換成電信號或其他形式的信號輸出。根據工作原理的不同，位移傳感器可分為電感式、電容式、光電式、霍爾式等多種類型。

1. 電感式位移傳感器：利用電感的變化來測量物體位置的變化。它通常由一個固定線圈和一個可移動線圈組成，當可移動線圈靠近或遠離固定線圈時，固定線圈的電感會發生變化，通過測量變化的電感值來確定物體位置的變化。

2. 電容式位移傳感器：利用電容的變化來測量物體位置的變化。由兩個平行板組成，其中一個板可移動。當可移動板靠近或遠離固定板時，兩板之間的電容會發生變化，通過測量變化的電容值來確定物體位置的變化。

3. 光電式位移傳感器：利用光的反射和透射來測量物體位置的變化。它由一個光源、一個接收器和一塊可移動的反射器組成。當反射器移動時，反射的光信號會發生變化，通過測量變化的光信號來確定物體位置的變化。

4. 霍爾式位移傳感器：利用霍爾效應來測量物體位置的變化。它通常由一個半導體材料製成，當電流通過該材料且磁場發生變化時，通過測量變化的磁場值來確定物體位置的變化。

二、位移傳感器的使用方法

  以位移傳感器4000TDZ-A為例，其主要用於測量軸線的徑向位移和軸向位移，以監測設備運轉過程中的振動情況。具體使用步驟如下：

1. 確認測點位置：根據設備情況和振動要求，選擇合適的測點位置。通常測點應在設備中心線上，測點數量越多，監測結果越準確。

2. 安裝傳感器：將傳感器固定在測點位置，確保連接牢固穩定，並注意傳感器的方向和角度，以保證測量準確。

3. 連接電纜：將傳感器的電纜連接至數據采集設備，以便將振動數據傳輸至數據采集係統中進行處理和分析。

4. 啟動設備：啟動被測設備，讓其運轉至正常工作狀態，此時傳感器將自動開始測量設備的振動情況。

5. 數據采集和分析：使用數據采集係統對傳感器測得的振動數據進行采集和處理，根據數據分析結果進行相應的調整和維護。

6. 定期校準：定期對傳感器進行校準，以確保測量結果的準確性和可靠性。




三、位移傳感器的常見故障及維修方法

1. 故障現象：測量數據不準確

• 原因：可能是由於激光束被遮擋、表麵反射率變化、環境光幹擾或電子噪聲等引起。

• 維修方法：檢查激光束路徑是否被遮擋，確保目標表麵的反射率適中且穩定，減少環境光幹擾，檢查電子設備是否接地良好。

2. 故障現象：測量值不穩定

• 原因：可能是由於校準不準確、溫度變化、機械振動或光學汙染（如鏡頭上的汙垢）等導致。

• 維修方法：檢查校準證書是否過期，確認測量環境的溫度和振動是否在傳感器規格範圍內，定期清潔鏡頭，保持光學性能。

3. 故障現象：無信號輸出

• 原因：可能是由於電纜損壞、接口鬆動、通信協議不匹配或電源問題等造成。

• 維修方法：檢查電纜是否完好無損，確認接口連接是否牢固，檢查通信協議和波特率設置是否正確，確保電源供應穩定。

4. 故障現象：傳感器損壞

• 原因：可能是由於意外撞擊、過度使用或不當安裝等導致。

• 維修方法：檢查傳感器外殼是否有裂紋或變形，確認安裝位置是否穩固且不受外力影響。避免將傳感器安裝在易受撞擊或振動的位置，使用適當的安裝附件確保傳感器穩固。

四、結論

  位移傳感器作為重要的測量設備，在多個領域發揮著關鍵作用。了解其工作原理、掌握正確的使用方法，並能夠及時診斷和處理常見故障，對於確保測量數據的準確性和設備的安全運行具有重要意義。在使用過程中，應定期校準和維護傳感器，確保其性能和準確性。

五、容濟機電維修過的位移傳感器品牌和型號如下

   1.Keyence

（1）LVDT係列:

（2）GT2係列: GT2-A12, GT2-A32, GT2-H12, GT2-H32

（3）GT-7000係列: GT-701, GT-703, GT-706

（4）激光位移傳感器:

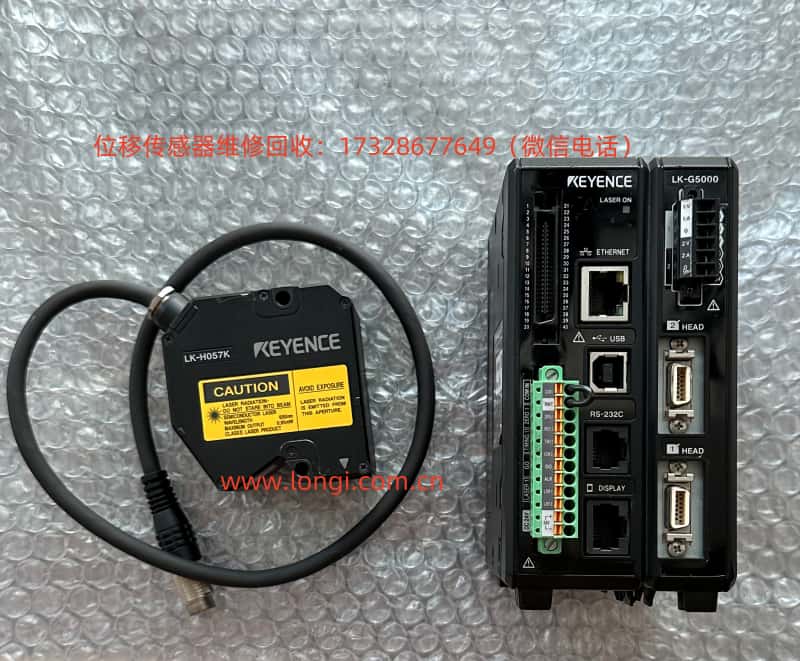

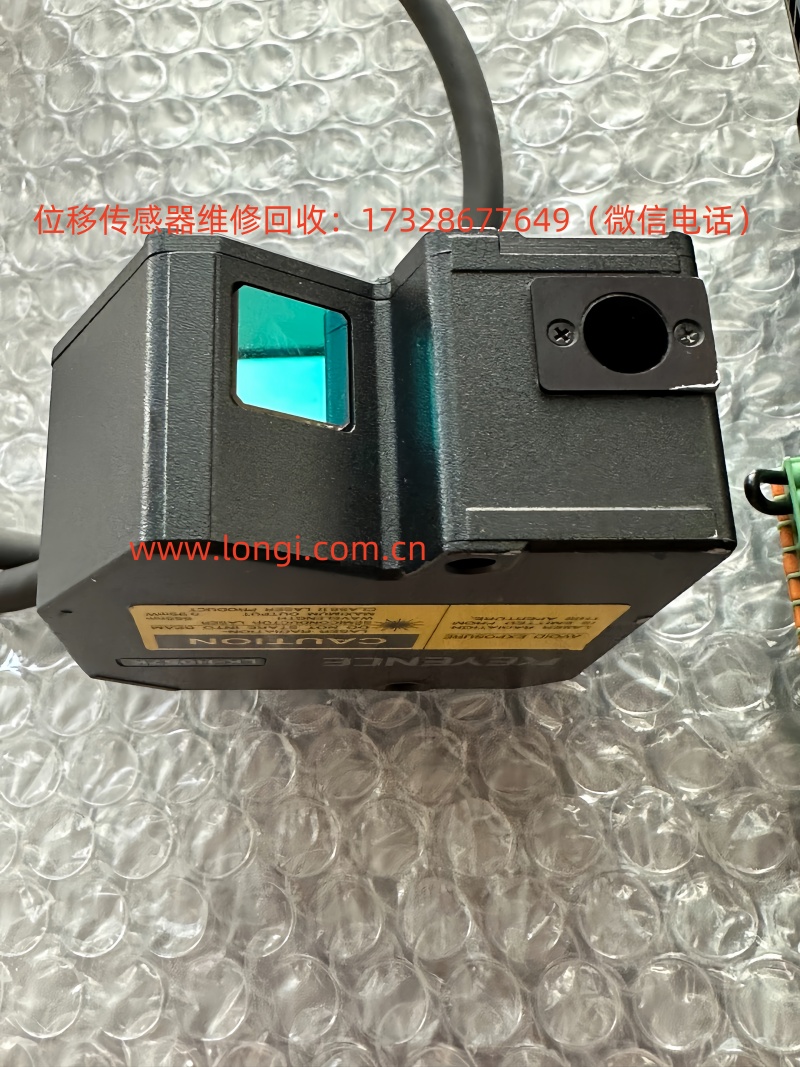

（5）LK-G5000係列: LK-G502, LK-G507, LK-G508

（6）IL係列: IL-030, IL-065, IL-100

   2.Micro-Epsilon

（1）電渦流位移傳感器:

   A、eddyNCDT 3001: EDS-05, EDS-10

   B、eddyNCDT 3100: EDS-18, EDS-28

（2）激光位移傳感器:

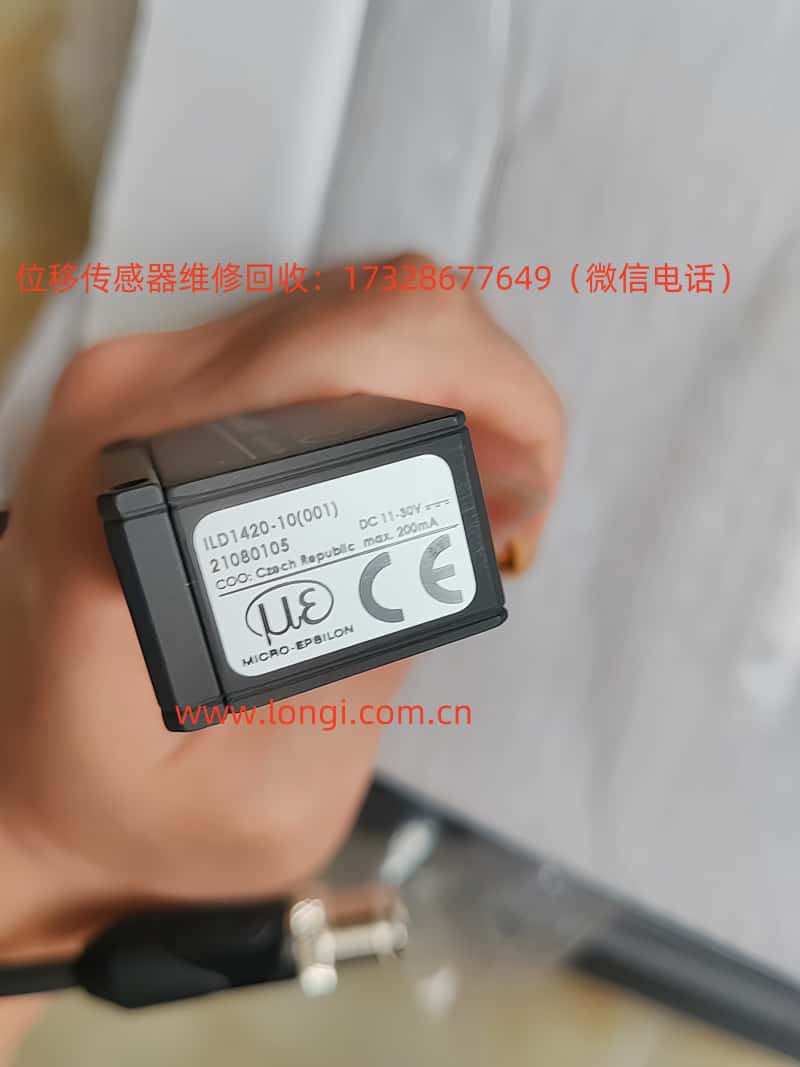

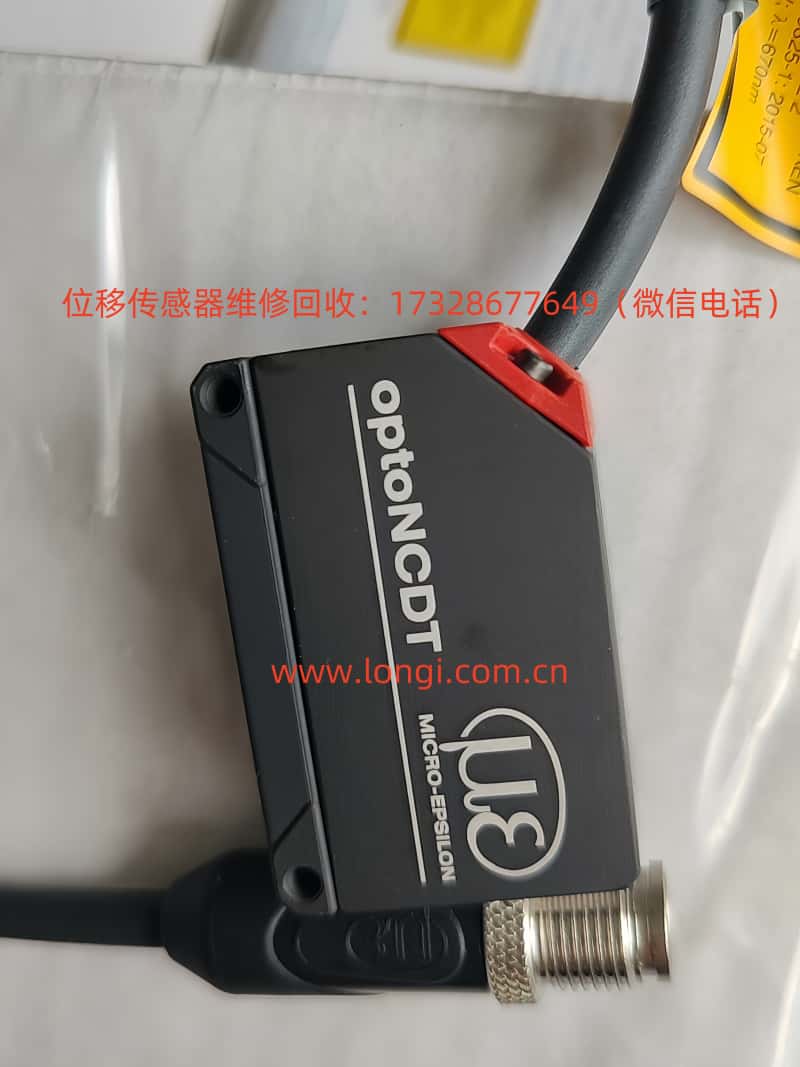

   A、optoNCDT 1420: ILD1420-10, ILD1420-200

   B、optoNCDT 2300: ILD2300-2, ILD2300-10

   3.SICK

（1）OD Precision係列:

   A、OD2-P20W10: 10mm測量範圍

   B、OD2-P30W15: 15mm測量範圍

（2）OD Value係列:

   A、OD2-B160: 60mm測量範圍

   B、OD2-B210: 100mm測量範圍

   4.Omron激光位移傳感器:

（1）ZX2係列: ZX2-LD50, ZX2-LD100

（2）ZX-E係列: ZX-E010, ZX-E025

（3）LVDT係列:

（4）E2E-X係列: E2E-X5ME1, E2E-X8ME1

   5.Baumer

（1）電渦流位移傳感器:

   A、WFM係列: IWFM 12P1701/S35A, IWFM 18P1701/S35A

（2）激光位移傳感器:

   B、OADM係列: OADM 12I6440/S14F, OADM 20I4470/S14F

   6.Banner Engineering

（1）激光位移傳感器:

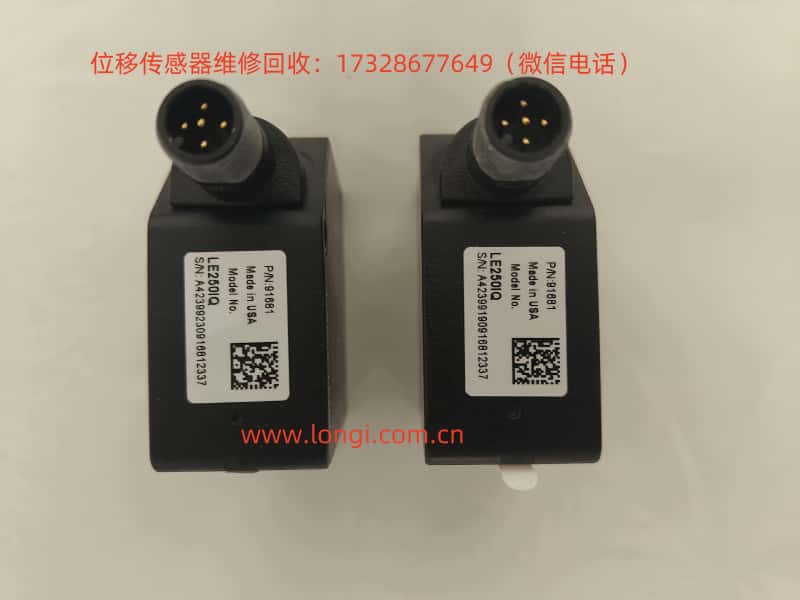

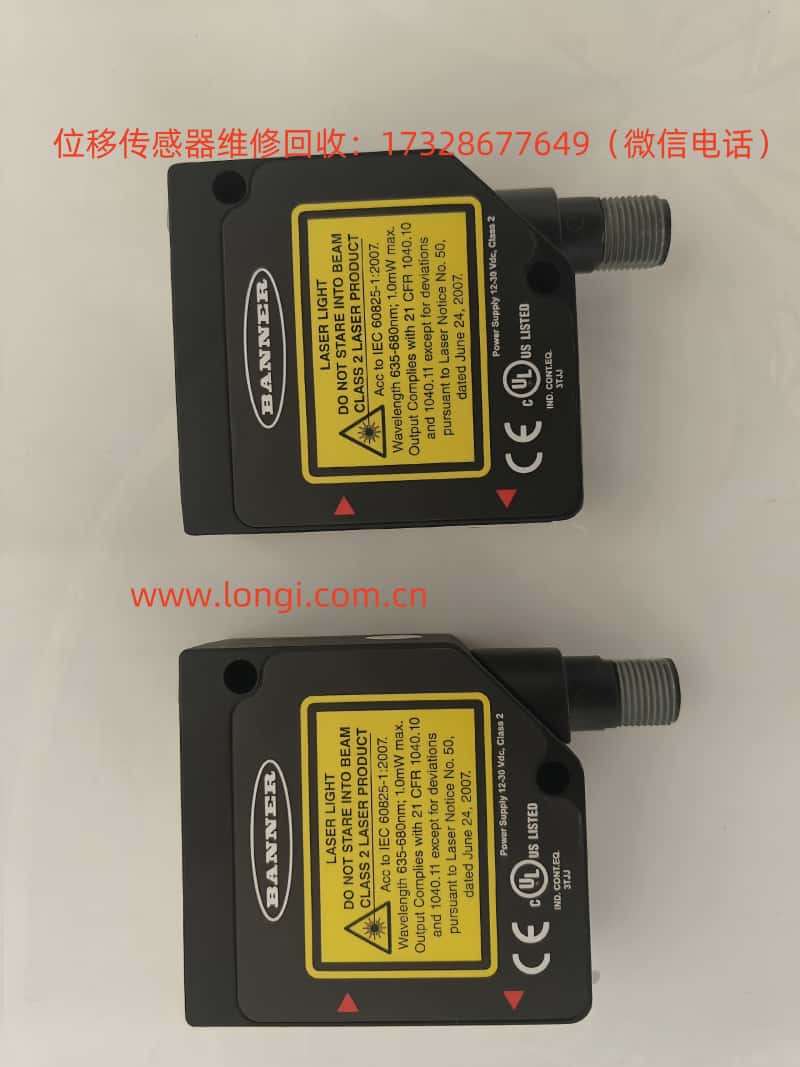

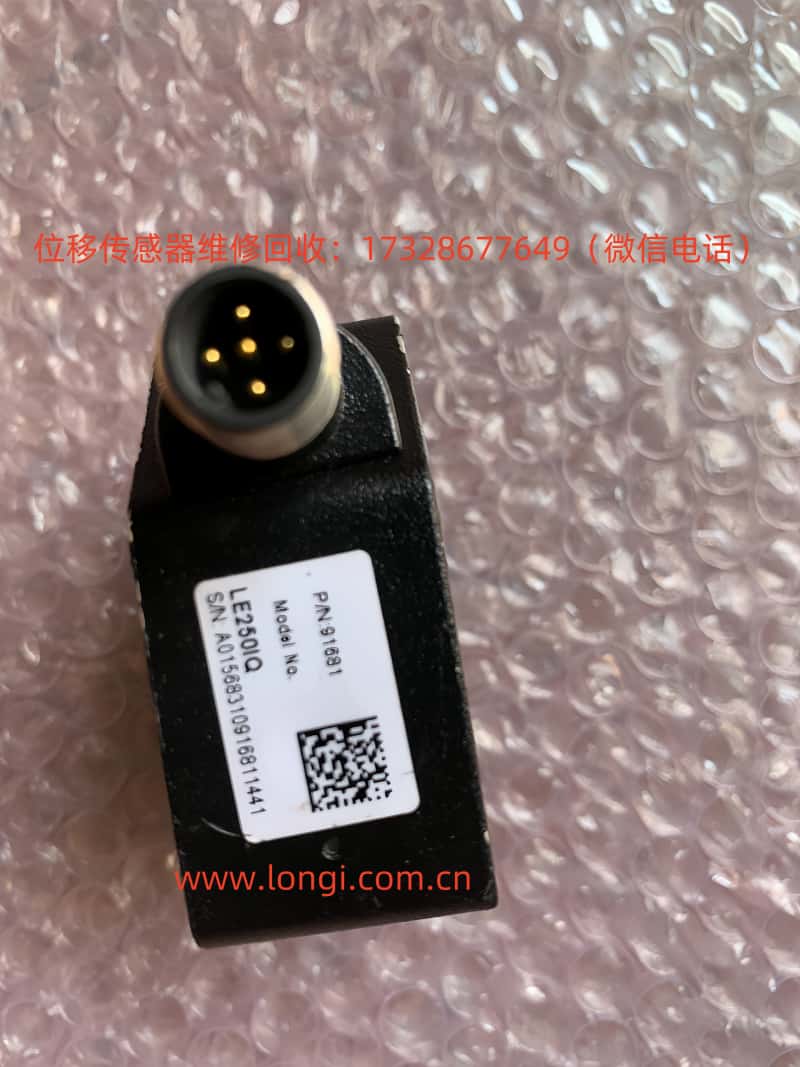

   A、L-GAGE LE係列: LE250, LE550

   B、Q4X係列: Q4XLD50, Q4XLD100

（2）超聲波位移傳感器:

   A、T30UX係列: T30UX1, T30UX2

   7.HBM (Hottinger Baldwin Messtechnik)

（1）電渦流位移傳感器:

   A、C2/C3係列: C2-100, C2-200

   B、WPS係列: WPS-100, WPS-200

（2）激光位移傳感器:

   A、T100係列: T100-100, T100-200

   8.Novotechnik

（1）旋轉位移傳感器:

   A、RFC4800係列: RFC4800-6, RFC4800-8

   B、RFX6900係列: RFX6900-6, RFX6900-8

（2）線性位移傳感器:

   A、LWH係列: LWH-100, LWH-200

   B、TR係列: TR-100, TR-200

   9.Lion Precision

（1）電容位移傳感器:

   A、CPL190係列: CPL190-5, CPL190-10

   B、CPL490係列: CPL490-20, CPL490-50

（2）電渦流位移傳感器:

   A、ECL101係列: ECL101-5, ECL101-10

   B、ECL150係列: ECL150-20, ECL150-50

   10.Kaman Precision Products

（1）電渦流位移傳感器:

   A、KD-2306係列: KD-2306-5, KD-2306-10

   B、KD-5100係列: KD-5100-20, KD-5100-50

（2）電容位移傳感器:

   A、DIT-5200係列: DIT-5200-5, DIT-5200-10

   B、DIT-5300係列: DIT-5300-20, DIT-5300-50

   11.OMEGA Engineering

（1）LVDT係列:

   A、LD610係列: LD610-50, LD610-100

   B、LD620係列: LD620-200, LD620-300

（2）激光位移傳感器:

   A、LD702係列: LD702-50, LD702-100

   B、LD752係列: LD752-200, LD752-300

   12.Solartron Metrology

（1）Orbit ACS係列:

   A、D6P: 6mm位移

   B、D10P: 10mm位移

   13.Linear Displacement Sensors係列:

   A、DP/2S: 2mm位移

   B、DP/10S: 10mm位移

   14.巴魯夫 (Balluff)

（1）磁致伸縮位移傳感器

   A、BTL7係列:BTL7-A110-M0100-B-S32，BTL7-A310-M0200-B-S32，

                        BTL7-E100-M0400-P-S32

    B、BTL6係列:BTL6-A110-M0200-B-KA05，BTL6-A310-M0500-B-S32，

                         BTL6-E100-M0200-P-S32

（1）電感式位移傳感器

   A、BIL係列:BIL M12-M030-2-S49，BIL M18-M080-2-S49，BIL M30-M080-2-                            S49

（2）光學位移傳感器

   A、BOD係列:BOD 63M-001-S115，BOD 66M-001-S92，BOD 101M-001-S115

（3）電容式位移傳感器

   A、BCS係列:BCS M12BB4-POC20H-S04K，BCS M18BB4-POC50H-S04K，

                       BCS M30BB4-POC80H-S04K

（4）超聲波位移傳感器

   A、BUS係列:BUS M18M1-GPXH-2BPP，BUS M30M1-GPXH-2BPP，

                       BUS R06K1-XXH-3X1X

（5）線性電位計位移傳感器

   A、BMP係列:BMP001Z，BMP003F，BMP005A

（6）LVDT (Linear Variable Differential Transformer) 位移傳感器

   A、BTL2係列:BTL2-P110-M0200-B-KA02，BTL2-P310-M0500-B-KA02，

                        BTL2-E100-M0200-P-KA02

（7）測量探頭位移傳感器

   A、BMG係列:BMG 500-KH001-S115，BMG 750-KH001-S115，

                        BMG 1000-KH001-S115

（8）磁性尺位移傳感器

    A、BML係列:BML SL1-K0500-M310-KA05，BML SL1-K1000-M310-KA05，

                         BML SL1-K1500-M310-KA05

   91视频网址入口機電公司長期維修位移傳感器，擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類二手位移傳感器，歡迎谘詢。
