  三坐標測量機（Coordinate Measuring Machine，簡稱CMM）是一種高精度的三維尺寸測量儀器，廣泛應用於工業製造領域，尤其在機械製造業、汽車工業、電子工業、航空航天工業和國防工業中扮演著不可或缺的角色。CMM基於坐標測量原理，通過精確測量物體在三維空間中的坐標位置，計算出被測物體的幾何尺寸、形狀和位置關係，是現代工業檢測和質量控製的關鍵設備。

一、原理

CMM的工作原理基於三點定位原理和三維坐標係。它配有一個可作三個方向移動的探測器，該探測器能在三個相互垂直的導軌上移動，以接觸或非接觸的方式獲取被測物體表麵點的坐標信息。將被測物體置於CMM的測量空間內，探測器通過掃描物體表麵，記錄下各測點的三維坐標值。隨後，這些坐標值經過計算機數據處理，擬合形成測量元素（如點、線、麵、圓等），並通過數學運算得出被測物體的幾何尺寸、形狀和位置誤差。

二、使用方法

1. 準備工作：確保CMM處於水平狀態，周圍無影響測量的幹擾物。選擇合適的探測器和夾具，並準備好待測零件。

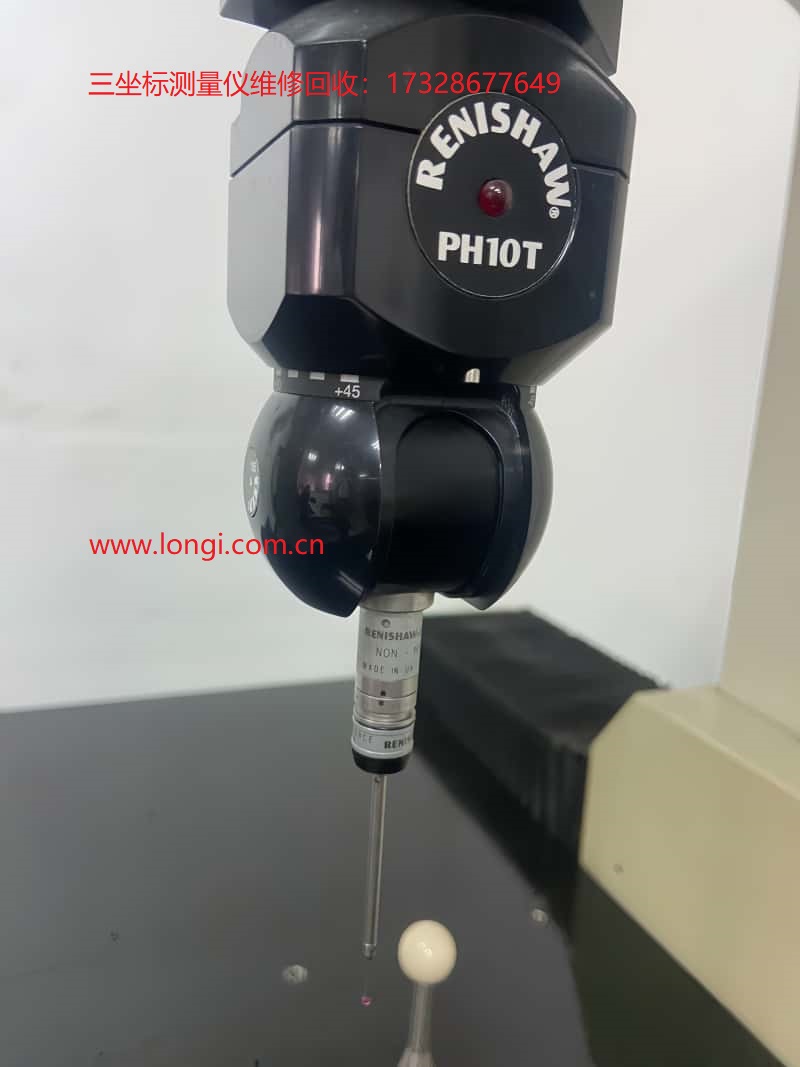

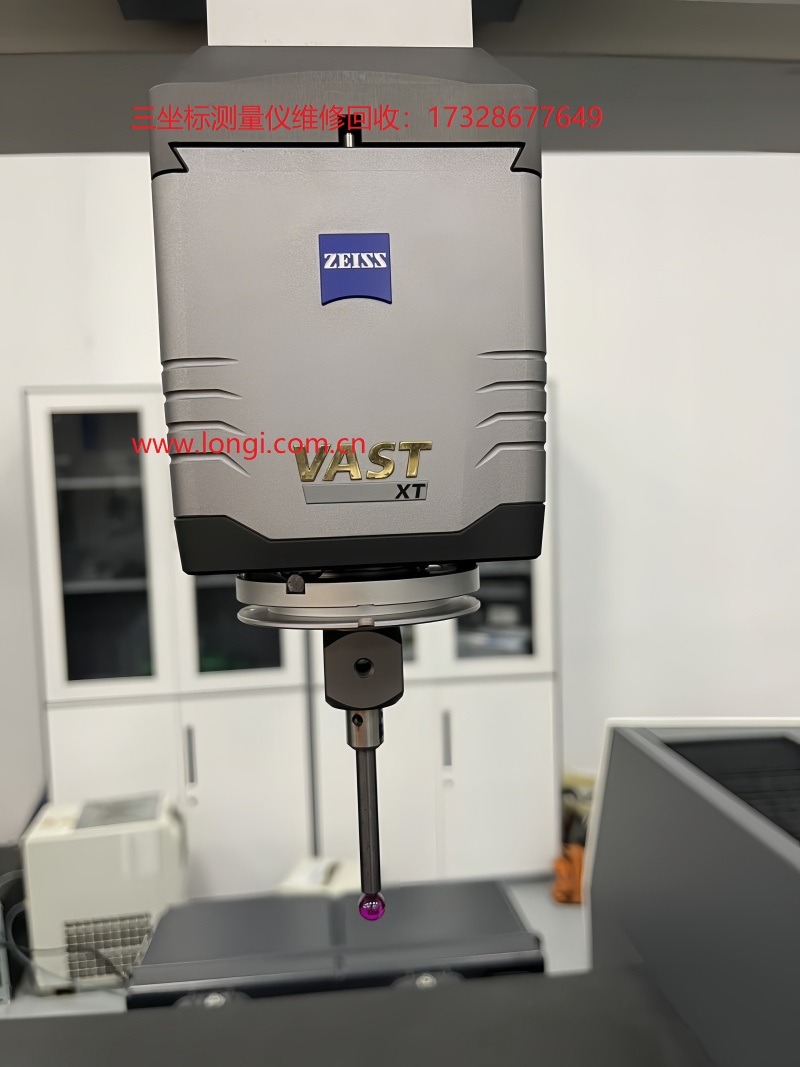

2. 安裝與校準：將待測零件安裝到CMM上，使用夾具固定零件位置，確保零件與測量機的坐標軸對齊。進行測頭校驗，選擇合適的測頭和測針，並進行校準，以達到測量所要求的精度。

3. 建立坐標係：根據工件形狀和尺寸，建立工件坐標係，如果有工件模型，也需建立模型坐標係，並將兩者擬合。

4. 正式測量：根據零件的形狀和尺寸特征，選擇合適的測量方法（如點測量、線測量、圓測量、曲麵測量等），進行精確測量。測量完成後，導出測量數據進行分析，評估零件的準確性和偏差情況。

三、常見故障及維修方法

1. 測量結果誤差大

• 原因：工件表麵粗糙度低、測量頭汙染、測量環境不穩定（如溫度、濕度波動）。

• 解決方法：提高工件表麵粗糙度，清潔測量頭，控製測量環境在穩定狀態。

2. 無法啟動

• 原因：電源故障、設備故障。

• 解決方法：檢查電源是否正常連接，如有問題更換電源；若設備故障，聯係廠家進行維修。

3. 運行速度慢

• 原因：設備老化、軟件問題。

• 解決方法：更換新設備或更新/重新安裝軟件。



4. 測量不準確

• 原因：測量頭調整不當、設備故障。

• 解決方法：重新調整測量頭，確保精度；如設備故障，聯係91视频网址入口機電維修。

5. 機器找不到坐標零點

• 原因：計算機軟件問題。

• 解決方法：重新裝入備份軟件，再次啟動機器。

6. 坐標軸運行不正常

• 原因：空氣軸承氣壓不足、氣孔堵塞、傳輸動力部件鬆動或打滑。

• 解決方法：檢查供氣係統，確保氣壓正常；清理空氣軸承氣孔；重新擰緊、調整傳輸動力部件。

7. 測頭自動更換架故障

• 原因：相關電源或控製部件故障。

• 解決方法：檢查並維修相關電源或控製部件。

  通過定期保養和正確使用，可以有效減少CMM的故障發生率，保障其高精度和高效率的工作狀態。同時，針對具體故障采取及時的維修措施，可以確保CMM長期穩定運行，為工業製造提供可靠的測量支持。

四、91视频网址入口機電修過三坐標測量機（CMM）品牌和型號

   1.Hexagon Metrology

（1）Leitz Reference HP: 高精度測量機

（2）Global S: 通用型三坐標測量機

（3）Optiv Performance: 多傳感器三坐標測量機

（4）DEA Alpha 2.0: 大型橋式測量機

（5）TIGO SF: 緊湊型車間測量機

   2.Zeiss

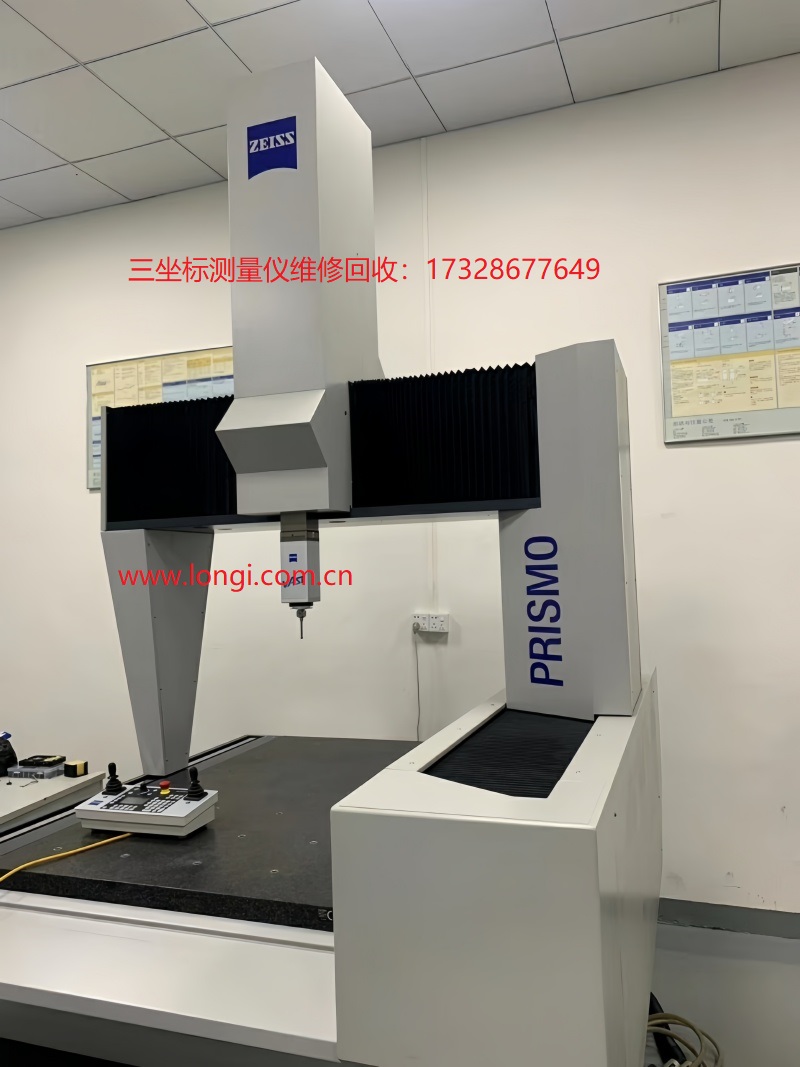

（1）PRISMO: 高精度三坐標測量機

（2）CONTURA: 通用型三坐標測量機

（3）ACCURA: 可配置的三坐標測量機

（4）MICURA: 小型高精度測量機

（5）DuraMax: 緊湊型車間測量機

   3.Mitutoyo

（1）CRYSTA-Apex S: 高精度三坐標測量機

（2）CRYSTA-Apex V: 通用型三坐標測量機

（3）Legex 574: 超高精度三坐標測量機

（4）Strato-Apex 574: 超高精度三坐標測量機

（5）Quick Vision: 多傳感器測量係統

   4.Nikon Metrology

（1）Altera: 通用型三坐標測量機

（2）Innova: 高精度三坐標測量機

（3）H ALTERA: 高精度橋式測量機

（4）LK V: 高性能橋式測量機

（5）NEXIV VMZ-R: 視頻測量係統

   5.Wenzel

（1）LH Series：LH 65，LH 87，LH 1210

（2）XCite: 經濟型三坐標測量機

（3）XO: 高性能三坐標測量機

（4）SF 87: 高速掃描測量機

   6.FARO

（1）FARO Edge: 便攜式三坐標測量臂

（2）FARO Gage: 緊湊型測量臂

（3）FARO Quantum: 高精度測量臂

（4）FARO Vantage: 激光跟蹤儀

   7.Brown & Sharpe (Hexagon)

（1）GLOBAL Silver: 高性能三坐標測量機

（2）ONE: 通用型三坐標測量機

（3）MICRO-HITE: 高精度測量儀

   8.Aberlink

（1）Axiom Too: 高精度三坐標測量機

（2）Zenith 3: 高性能三坐標測量機

（3）Extol: 經濟型三坐標測量機

   9.Carl Zeiss Industrial Metrology

（1）XENOS: 超高精度三坐標測量機

（2）MMZ G: 大型三坐標測量機

（3）ACURA: 多功能三坐標測量機

   10.LK Metrology

（1）Altera M: 通用型三坐標測量機

（2）Altera S: 高性能三坐標測量機

（3）C10: 大型橋式測量機

   11.海康機器人（Hikrobot）

（1）HS係列：HS5030，HS5040，HS5050，HS5060，HS5070

（2）HT係列：HT5030，HT5040，HT5050，HT5060，HT5070

（3）HL係列：HL5030，HL5040，HL5050，HL5060，HL5070

（4）HME Series: 高精度三坐標測量機，HME5030，HME5040，HME5050

   91视频网址入口機電公司長期維修三坐標測量機（CMM），擁有接近30年的維修經驗，可以快速搶修好各類儀器，另外回收和銷售各類二手三坐標測量機（CMM），歡迎谘詢。
