變頻器維修人員在對故障變頻器進行維修時，麵對著變頻器中的電路板、看著電路板上密密麻麻的電子元件，我們應該采用什麽樣的方法和手段來判斷導致變頻器發生故障部位呢？這是每一個變頻器維修人員都在思考、都需要掌握的核心技能！91视频网址入口機電在這方麵積累了豐富的經驗，下麵就變頻器故障部位的判斷方法給朋友進行簡要的講解，希望能對朋友們有所幫助。

要想判斷導致變頻器發生故障的部位，91视频网址入口機電變頻器維修跟大家分析我們可以根據變頻器的工作原理、在確認變頻器滿足上電條件後給變頻器上電，觀察變頻器上電後靜態時操作麵板的顯示情況、相關指示燈的指示情況；給變頻器一個啟動運行的指令，觀察變頻器給出啟動指令後操作麵板的顯示情況、相關指示燈的指示情況；采用儀器儀表檢測變頻器輸出端電壓的輸出情況，根據觀察和檢測的情況先初步鎖定導致變頻器故障的部位。

例如：有一台西門子MM440變頻器，出現上電後變頻器操作麵板沒有任何顯示，變頻器不能正常工作。

在檢修時我們可以采用以下思路來判斷導致變頻器發生故障的部位：

第一：根據上電後變頻器操作麵板沒有任何顯示的情況提示，先列出所有能導致該故障的原因：

1、三相380V電源有沒加到變頻器的電源輸入端；

2、變頻器中的開關電源電路有無存在問題；

3、變頻器的操作麵板有沒存在問題；

4、變頻器的主板有沒存在問題。

第二：羅列出所有能導致該故障的原因後，在針對所羅列的故障原因展開排查，排查時按先易後難的次序來排查。先從發生故障幾率較大、容易出現故障、容易展開檢查的部位檢查起，檢查判斷所懷疑部位的工作情況是否正常。當我們排查到那一部分電路存在異常時，這部分電路就是導致該故障的部位了。

第三：根據以上原則，我們用萬用表的交流電壓檔檢查輸入到西門子MM440變頻器三相電源輸入端L1、L2、L3端的交流電壓，檢查結果正常，說明電源已加到了變頻器。這時根據變頻器的工作原理可知，能造成上電後變頻器操作麵板沒有任何顯示的故障部位開關電源電路出故障的幾率最大，因此我們應該先檢查開關電源電路這部分電路。對於變頻器開關電源這部分電路是否存在問題的檢查。

先用萬用表的直流電壓檔檢測整流濾波電路部分大濾波電容兩端的電壓，正常時應該有510VDC至530VDC的直流電壓，如果有說明整流濾波這部分電路是正常的，如果沒有510VDC至530VDC的直流電壓說明整流濾波這部分電路存在故障；經檢查結果表明整流濾波這部分電路沒有故障，下一步找到開關電源各組次級端輸出電壓端，用萬用表直流電壓檔檢測開關電源各組次級輸出電壓端的輸出電壓是否正常，變頻器的開關電源次級輸出端的電壓等級一般有±5V、12V、18V、24V幾個等級，經檢測這幾個等級的電壓均為零，因此導致變頻器故障的部位被鎖定在了開關電源這部分電路。

變頻器常見故障判斷：

1、整流模塊損壞

通常是由於電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有汙染的設備等。

2、逆變模塊損壞

通常是由於電機或電纜損壞及驅動電路故障引起。在修複驅動電路之後，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之後，須注意檢查馬達及連接電纜。在確定無任何故障下，才能運行變頻器。

3、上電無顯示

通常是由於開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，操作麵板損壞同樣會產生這種狀況。

4、顯示過電壓或欠電壓

通常由於輸入缺相，電路老化及電路板受潮引起。解決方法是找出其電壓檢測電路及檢測點，更換損壞的器件。

5、顯示過電流或接地短路

通常是由於電流檢測電路損壞。如霍爾元件、運放電路等。

6、電源與驅動板啟動顯示過電流

通常是由於驅動電路或逆變模塊損壞引起。

7、空載輸出電壓正常，帶載後顯示過載或過電流

通常是由於參數設置不當或驅動電路老化，模塊損壞引起。

變頻器基頻設置參數的概念

1、基頻參數的概念

變頻器基頻參數：

基頻以下，變頻器的輸出電壓隨輸出頻率的變化而變化，V/F=常數，適合恒轉矩負載特性。

基頻以上，變頻器的輸出電壓維持電源額定電壓不變，適合恒功率負載特性。

2、如何設置基頻

基頻參數設置應該以電動機的額定參數設置，而不能根據負載特性設置，即使電動機選型不適合負載特性，以必須盡量遵循電動機的參數，否則，容易過流或過載。

例如：如果電機的額定工作頻率為50HZ，基頻應設置為50HZ；如果電機的額定工作頻率為60HZ，基頻應設置為60HZ；如果電機的額定工作頻率為100HZ，基頻應設置為100HZ。

如果電動機選擇專用的交流變頻電機，電機一般都標注恒轉矩、恒功率調速範圍。如果標注5～100HZ為恒轉矩，100～150HZ為恒功率，基頻應該設置為100HZ。

基頻設置的注意點：

基頻參數直接反映變頻器輸出電壓和輸出頻率的關係，如果設置不當容易造成電動機的過流或過載。如圖所示：

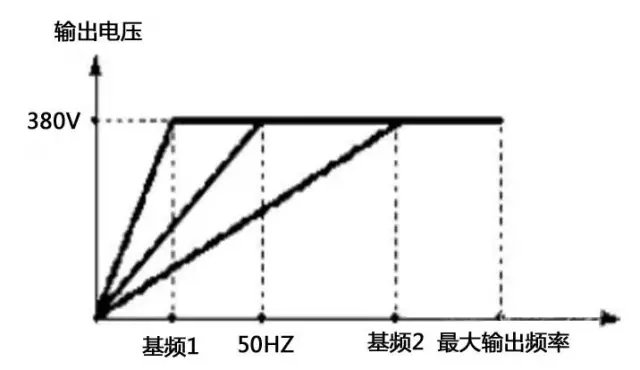

一台交流電動機的額定工作頻率為50HZ，額定電壓380V。如果變頻器的基頻設置低於50HZ（如基頻1），V/F比例高，同等頻率的輸出電壓高，輸出電流高，在啟動時，容易造成過流。如果變頻器的基頻設置高於50HZ（如基頻2），V/F比例低，同等頻率的輸出電壓低，輸出電流低，在啟動時，容易造成無法啟動而過載。
