ABB變頻器發生故障後，很多人不知道如何是好，到處找專家谘詢，實際上很多時候，隻要查看變頻器的故障代碼，就可以知道變頻器發生什麽具體故障了，就可以對症下藥的。而所謂的專家，也要通過故障代碼才可以找出原因和問題所在的。

一、ABB變頻器故障顯示的指示燈和顯示屏

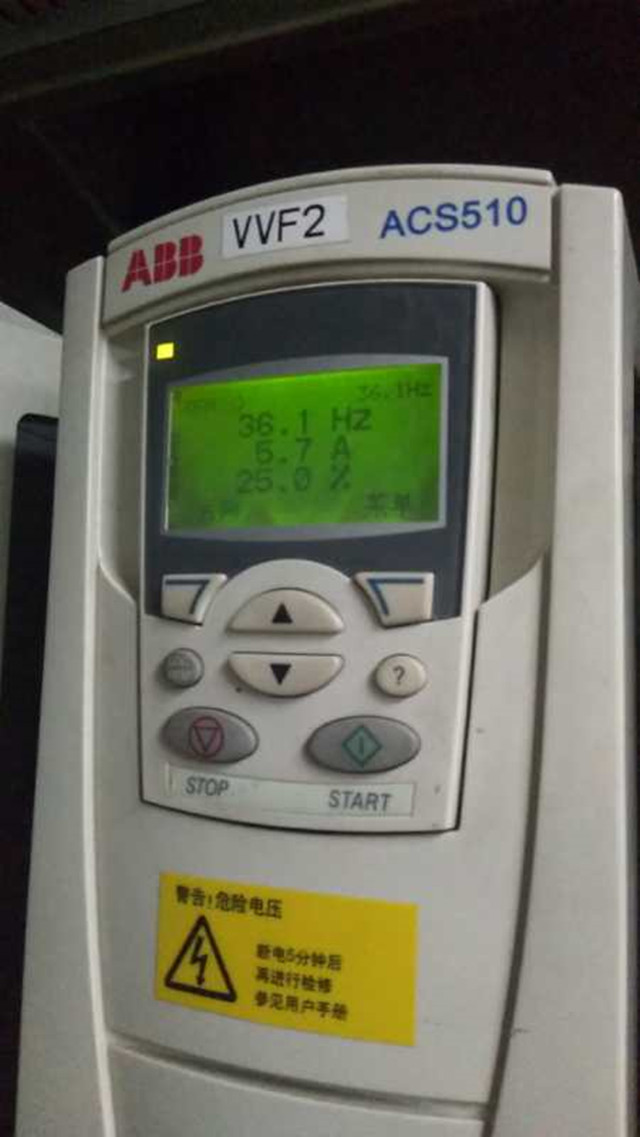

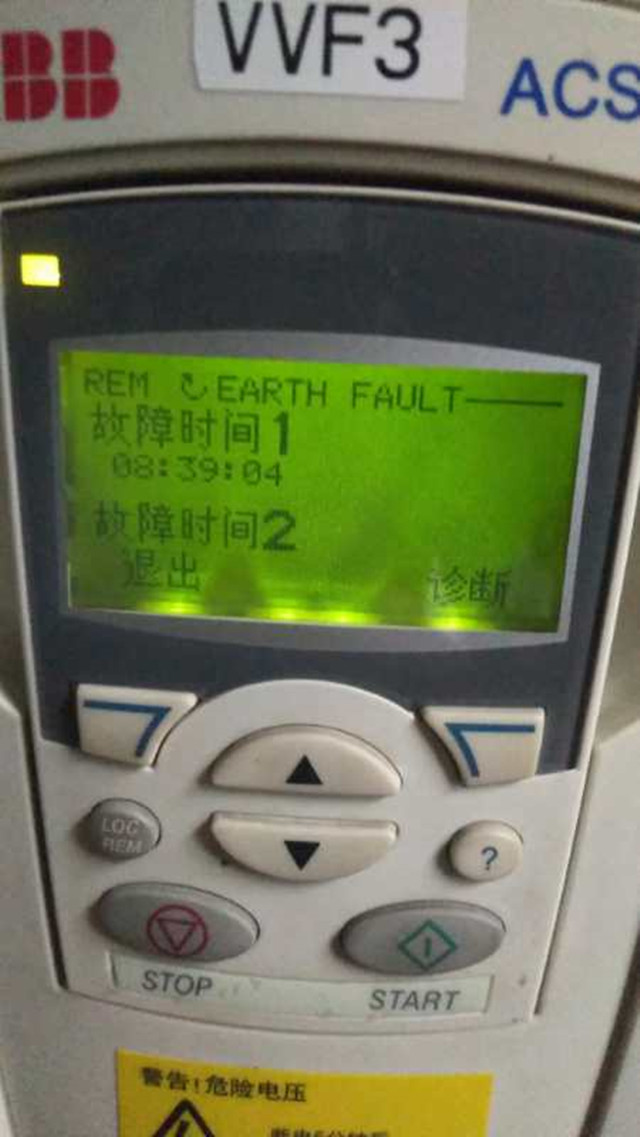

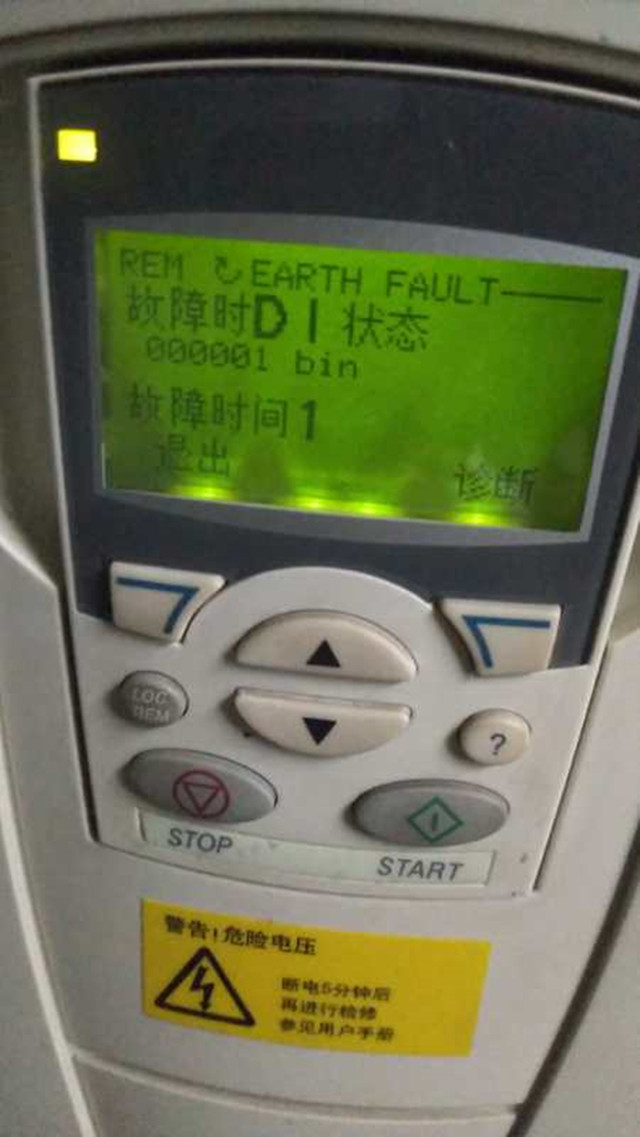

當變頻器檢測到非正常的狀態發生，將會通過操作麵板上的LED指示燈顯示出來，同時麵板上的LCD液晶顯示屏也會顯示出來對應的故障代碼和報警字之類的消息。

顯示出來的狀態，和異常的狀態嚴重程度有對應關係，一般分為報警和故障，報警是提示類型的，而故障往往是要停機的。使用者可以根據狀態的消息弄清楚裏邊內容，如果是輕微的，可以忽略甚至禁止它繼續動作。如果是嚴重的，需要馬上停機檢查處理。

1、LED紅燈常亮～代表有“故障”發生

當變頻器檢驗到有一個非常嚴重的問題發生，或者它認為有故障存在，就會做出對應的反應：

①：紅色LED燈常亮或者閃爍

②：在參數組Group 30裏邊，提供了一些變頻器能反應到的故障功能，同時可以用戶自己定義變頻器的反應動作，0305-0307可以查到對應的故障字。

③：控製麵板會顯示出來對應的故障代碼。

④：如果電機正在旋轉，發生故障後電機會停止工作。

故障發生後操作：

控製麵板上出現故障代碼後，隻要按下“菜單MUNU”、“確認（ENTER）”、“上↑”、“下↓”這些任何一款按鍵，故障都會被清除一下顯示狀態。但是如果沒有徹底清除掉故障的狀態點，過了幾秒鍾以後，故障消息仍然會再次顯示在麵板上。

2、LED綠燈不停閃爍～代表有“報警”發生

報警對比故障而已，並不算太嚴重，它往往是建議用戶，提醒用戶類型的，一般不會直接造成停機。

①：控製麵板或者變頻器本體上的LED綠燈不停閃爍。（需要注意的是，如果操作錯誤，也可能會引起）。

②：同樣有報警字在0308-0309裏邊可以查詢到。

③： 可以使用控製麵板，查詢具體的報警內容和消息。

發生報警了以後，即使什麽動作都不做，幾秒鍾以後，麵板上會自動消失，但是如果報警狀態始終存在著，報警的狀態又很快會回到控製麵板上。

3、如何清零故障，讓它複位

①自動複位

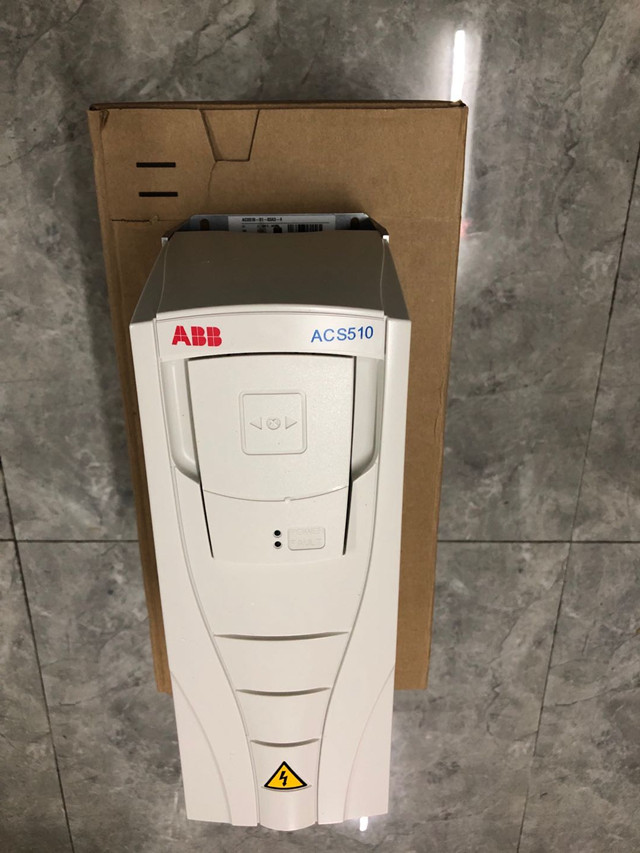

ACS510係列的變頻器，可以對一些故障類型進行自動清理複位，具體功能細節，可以通過參數組31來設置實現。比如3108，可以通過EX1,EX2這些外部端口來複位故障，如果剛好這些故障是處於有效的狀態，複位故障後，變頻器會即刻恢複工作狀態，電機旋轉，不排除會帶來一定危險，一定要慎重使用。

3108 AR EXTERNAL FAULT ( 外部故障複位 )
設定外部故障自動複位功能是否啟動。
0 = DISABLE( 禁止 ) – 不允許自動複位。
1 = ENABLE( 允許 ) – 允許自動複位。
• 在參數 3103 所設的延時時間過後，故障 (EXTERNAL FAULT 1 或 EXTERNAL FAULT 2 外部故障 1 或外部故障 2) 被自動

②消除紅燈措施

有故障發生後，LED紅燈可能是常亮或者閃爍狀態，如果是常亮的，按控製麵板上的複位鍵RESET可能會消除。

不管是紅燈常亮或者閃爍，斷電5分鍾以上，讓電容裏邊的電量徹底放光，芯片處於初始狀態，重新上電，如果故障已經消失，紅燈也會恢複熄滅的正常狀態。

③其他方式消除故障狀態

參數1604  FAULT RESET SEL ( 故障複位選擇 )，可以設置不同的故障複位方法，來實現消除故障的狀態，比如可以通過數字輸入端口或者一些通訊模式來實現，這種方法對於變頻器和PLC之類裝置一起使用的時候比較好用。同樣要注意的是，如果故障消失了，使用這些外部的複位方法來複位，不排除電機突然啟動，一定要留意人和設備的安全性。

4、查看曆史故障記錄

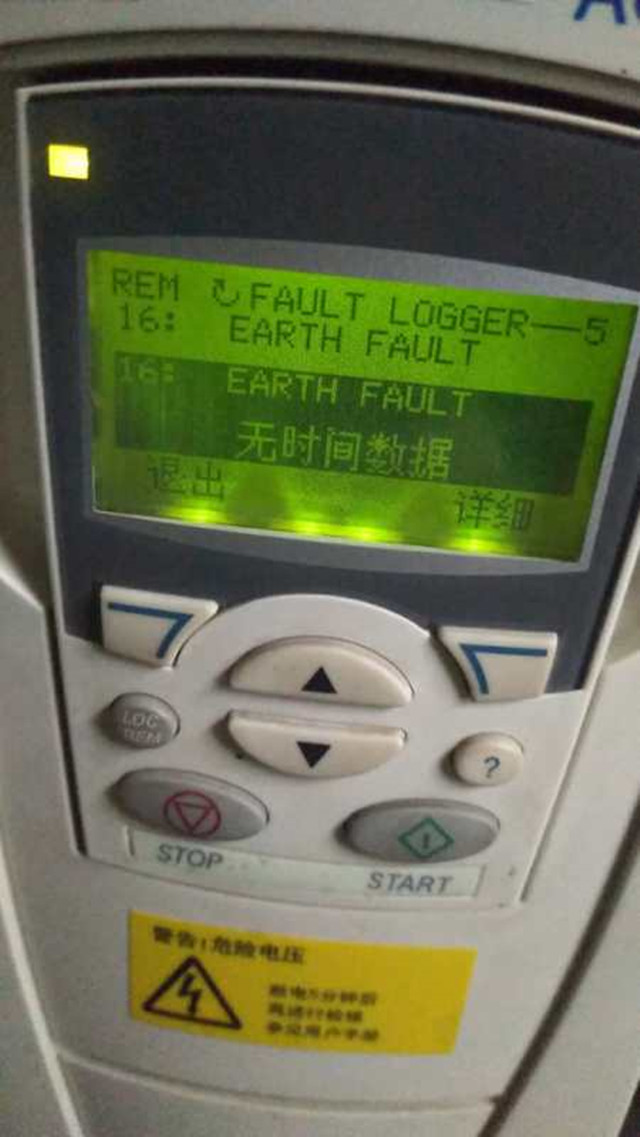

Group 04參數組，還可以查看曆史故障記錄，其中0401代表最後一次發生的故障，0402是倒數第二次發生的故障，0430是倒數第三次的。這樣在變頻器發生故障的時候，可以進入這三個參數裏邊，查看是否最近三次故障情況一致，擴展思路來找出故障原因。

曆史故障記錄，也可以通過人工操作來清除掉，方法如下：

通過控製麵板，找到裏邊的參數0401，然後按下編輯EDIT鍵，接著同時按下↑↓鍵，選擇保存SAVE鍵來完成曆史故障的清零操作。

報警校正步驟如下：

1：決定報警是否需要任何校正行為（並不是總要求需要又校正行為）。

2：使用報警列表找到問題的原因。

二、ABB變頻器故障代碼和故障分析

　1、ABB變頻器控製麵板上顯示:F0001

　　內容：OVERCURRENT過流

報警意義：變頻器的輸出電流過大，已經超過了變頻器允許的跳閘上限值，限製電流的控製器被激活了。

　　診斷方向：檢查電機和相關負載是否超標。

　  檢查建議：（1）加減速時間過短，適當設定長一點；加速時間 1（ACCELER TIME 1）對應參數2202

　　         （2）檢查電動機和主電纜是否存在絕緣不好，存在漏電，或者主線路過長，或者接錯線位置等。

             （3）在高溫環境，比如變頻器使用的場所溫度超過了40°，或者海拔比較高，這時候需要放大一號功率來使用，相當於變頻器降容使用才可以正常工作。如果和平時一樣使用，可能會產生過流問題。

             （4）機械負載方麵，不能超過電機的額定扭矩，否則也會引起變頻器這頭過流保護。

　2、ABB變頻器控製麵板上顯示:F002

　  　內容：OVERVOLTAGE過壓

  報警意義：變頻器的輸入電壓超過一定範圍了，母線電壓太高了，過電壓的保護控製器被激活了。

診斷方向：
• 輸入的靜態電源電壓過高或者中間母線瞬態電壓過壓。
• 減速時間太短了。

　電壓和閥值：對於200 V的變頻器而言，中間母線直流電壓的跳閘值是420 V，而400 V的變頻器中間母線直流電壓的跳閘值是840V ，電壓超過了閥值就會報F0002。

　　檢查建議：（1）檢查過電壓保護控製器的閥值設定範圍

　　         （2）檢查輸入交流電源的穩態和瞬態電壓大小

             （3）減速時間設定過長，減速時間1（2203 DCELER TIME1）和減速時間2（2206 LER TIME2）這兩個參數設定太小了，調大一點。

              （4）頻繁製動負載，需要外加製動單元和製動電阻，如果不加，減速時間又不合理，也可能會出現2002報警，另外要禁止母線直流過電壓保護功能。

　　3、ABB變頻器控製麵板上顯示:F003

　　  內容：DEV OVERTEMP 過溫

   報警意義：代表底部散熱器的溫度超標了，超過了135°C

診斷方向：散熱器的溫度太高了，上邊的熱保護開關動作了。R1-R4為115°C，R5-R6為125°C。
檢查建議：
• 查看風扇是否正常工作，或者風速比較低。
• 變頻器的空氣流通回路受阻，比如變頻器裏邊有雜物。
• 散熱器堆滿積塵。
• 變頻器的使用環境溫度比較高。
• 電動機工作在超負荷狀態。

4、ABB變頻器控製麵板上顯示:F004

內容：SHORT CIRC短路，輸出主回路短路

　　診斷方向：電動機的主回路線路或者電機內部有短路，實際變頻器主功率模塊有問題也會產生這類報警。

　　檢查建議：拆掉變頻器UVW端的主電纜，單獨用絕緣搖表測量線路和電動機相間絕緣電阻，是否高於5兆歐，在變頻器和電機之間沒有連接主電纜的時候，單獨給變頻器供電，看看變頻器是否有F003報警來區分故障點是否在變頻器本身。

　　5、ABB變頻器控製麵板上顯示:F005

　　屬於廠家保留參數，發生這類故障，建議初始化一下，如果還不行，就更換主板。

　　6、ABB變頻器控製麵板上顯示:F006

    內容：DC UNDERVOLT 直流母線欠壓，低於動作的閥值。

　診斷方向：輸入的電源電壓和母線電壓

檢查建議：
• 輸入的電源AC缺相。
• 直流回路的熔斷器已經熔斷。
• 輸入的電源電壓偏低。

• 母線電容老化或者容量不足。

• 加速時間太短。

• 負載太重

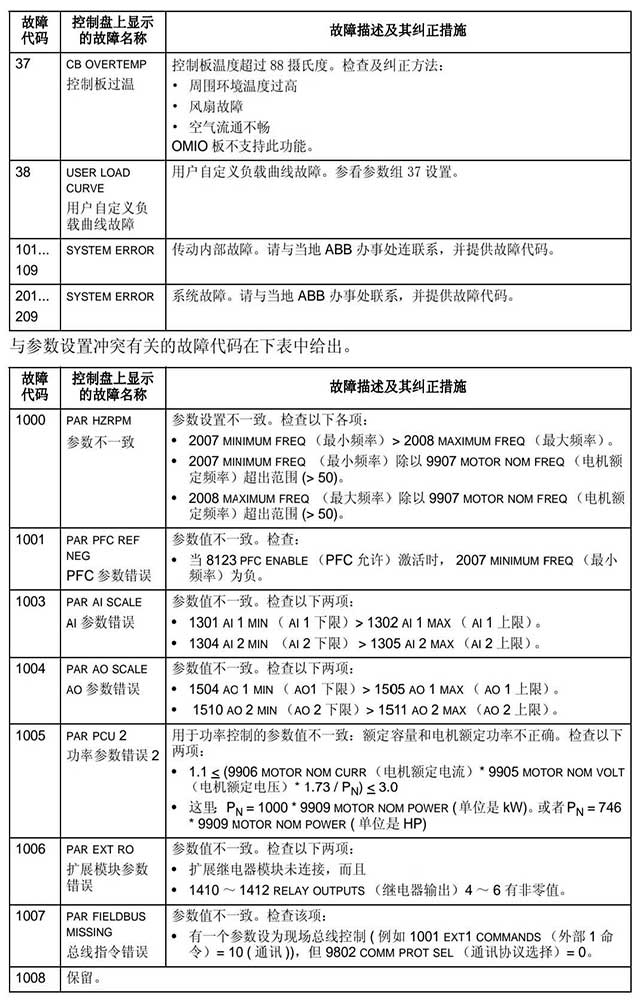

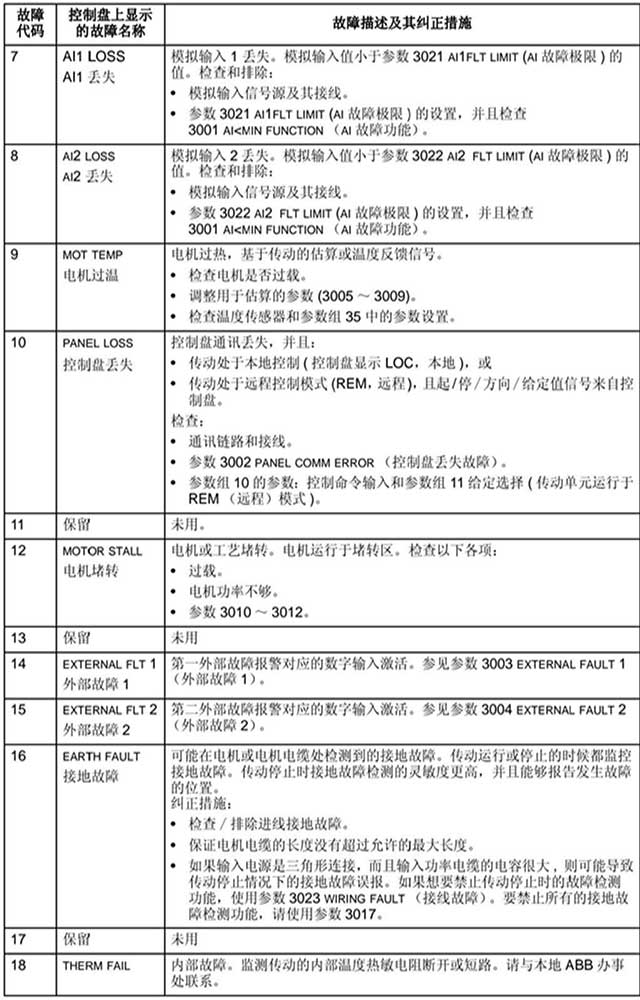

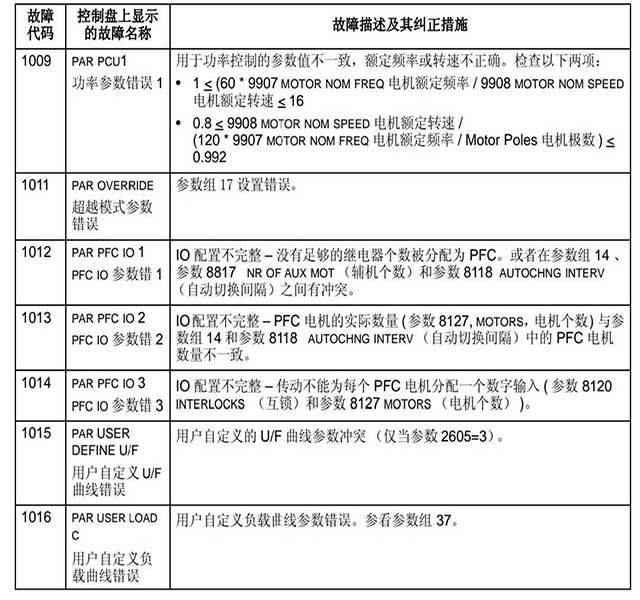

其他的故障報警，可以參考以下表格：
