修生產線

冶金行業的一個客戶來電，說他們的電渣重熔爐，在變頻器工作的時候，會幹擾到電流。沒有了解過這款設備的

工藝。

（圖一）

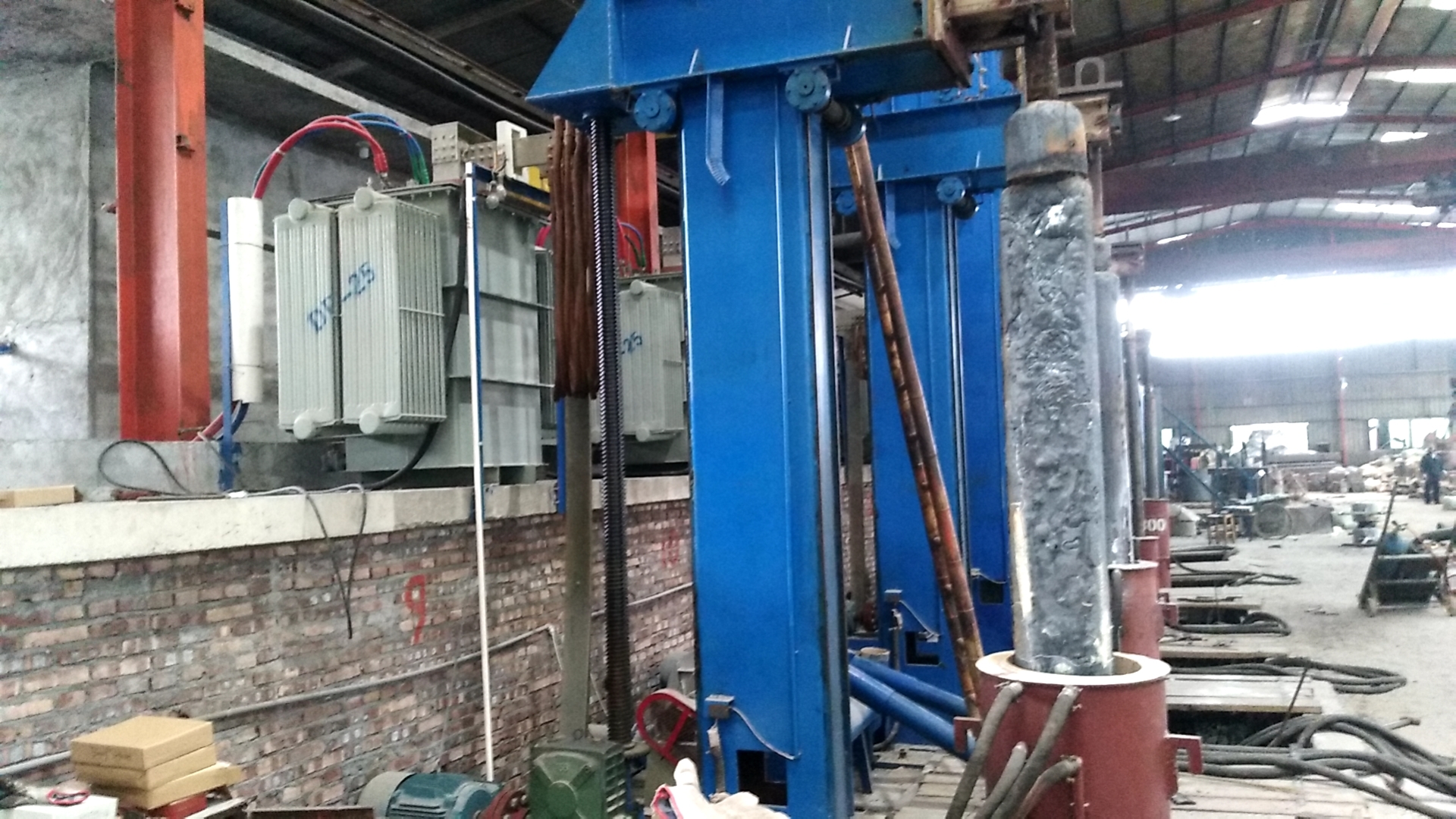

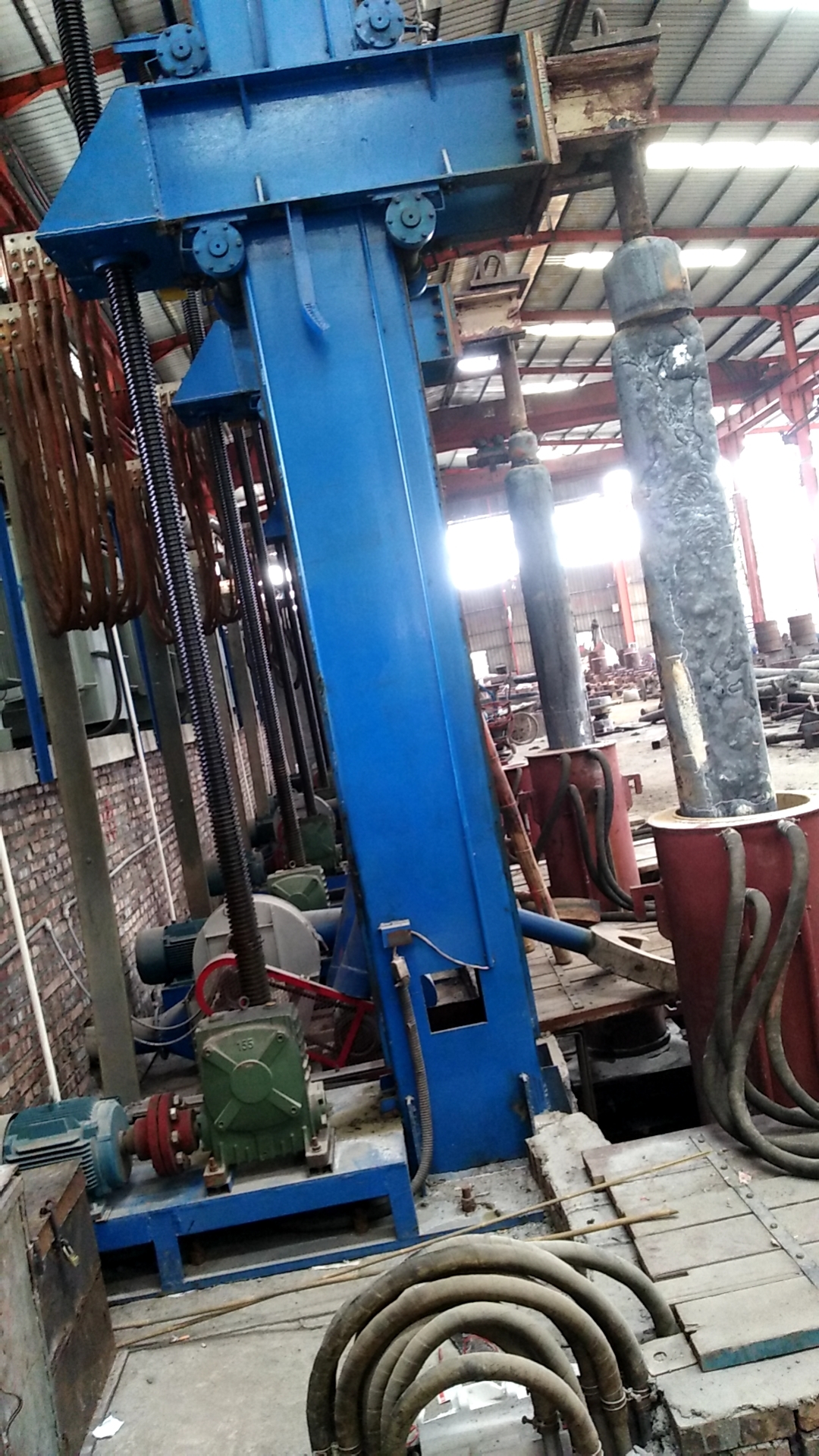

電話裏邊向客戶了解了一下，大概明白了工藝和設備的工作流程。讓變頻器控製電機，通過一個很高的架子，往熔爐裏邊放粗鐵棒，做熔爐的進料。

（圖二）

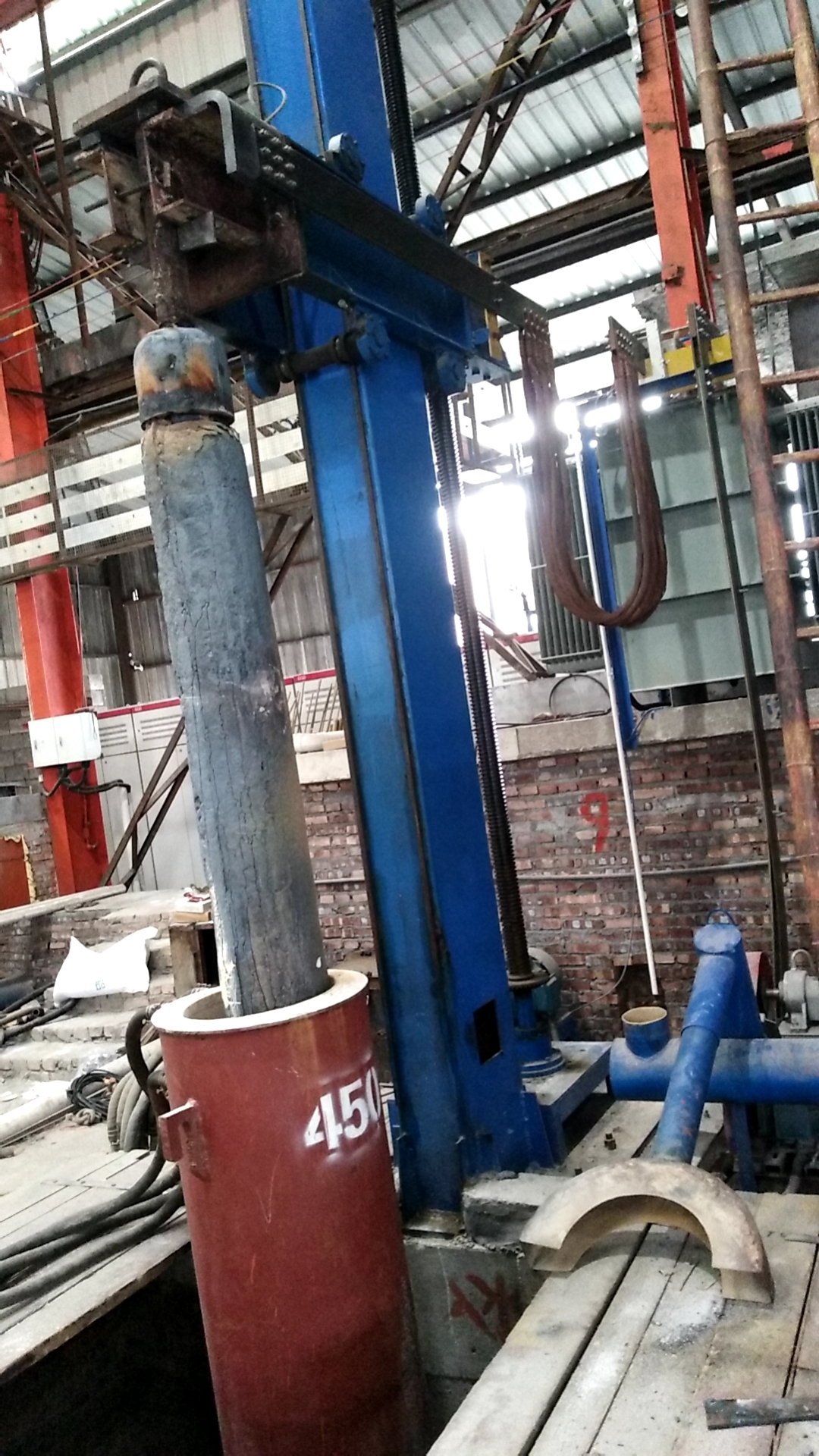

電機的轉速基本和鐵棒的進料速度一致，變頻器控製了電機的轉速，變頻器也就控製了進料速度。而進料速度不能太快，否則會引起熔爐加熱電流波動太大。整個熔爐需要讓電流穩定在一定的值，也就是熔爐的電流是控製目標，而熔爐的進料和這個目標值息息相關。

（圖三)

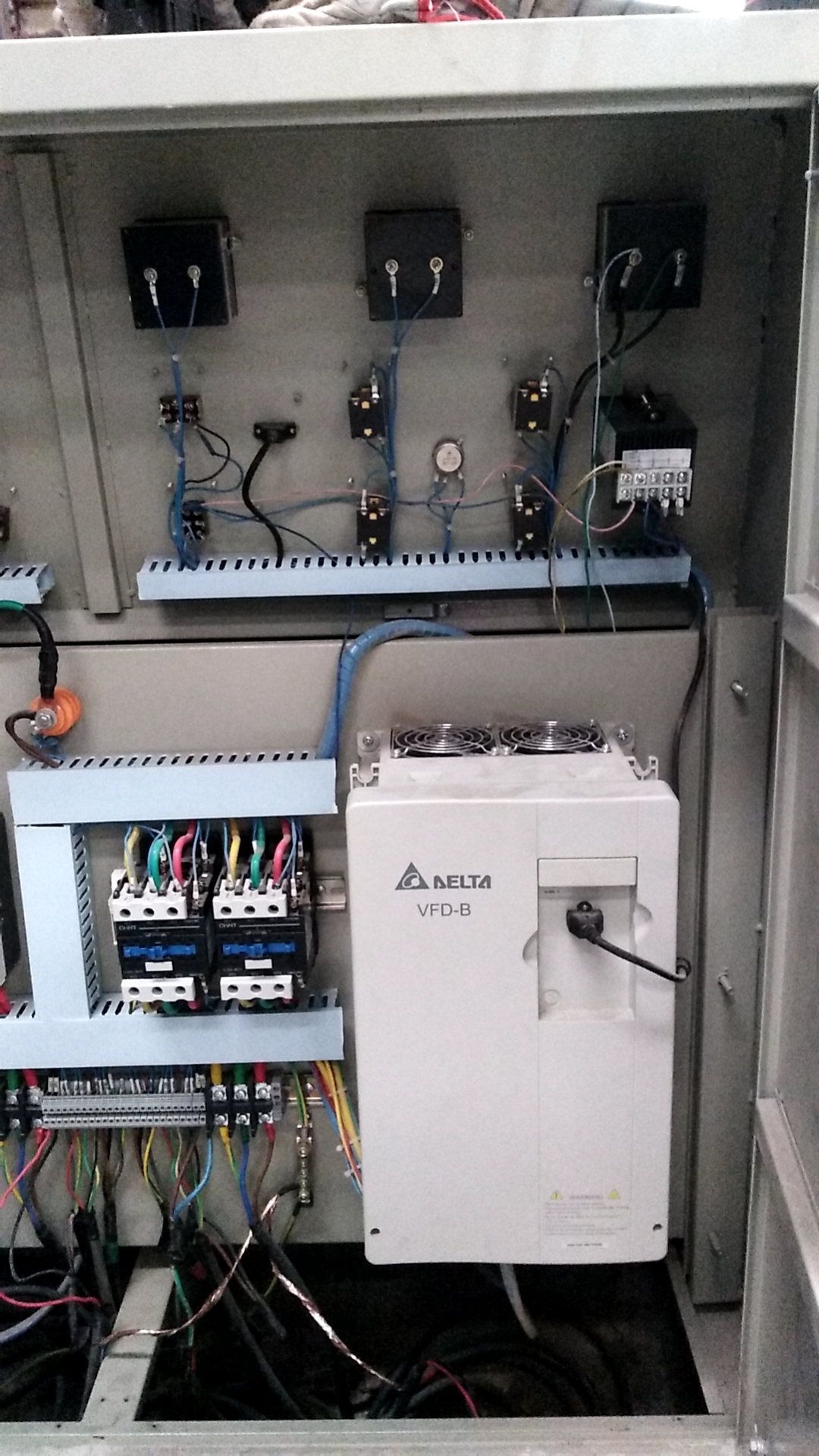

這套設備，通過電流互感器取樣了熔爐加熱電流，相當於一個單閉環回路的反饋值。而使用了一個“溫控器”來做PID控製器，這是很多國內設備廠家的“聰明經濟法”，也讓很多用戶誤以為這是一套直接控溫係統，實際就是利用了PID功能控製電流，間接達到控溫的目的。

     (圖四）

估計如果直接控溫，因為溫度熱慣性比較大，整體是熔爐溫度波動比較大，還不如直接控製熔爐加熱的電流，類似比較龐大的電阻焊係統。當然如果使用溫度做外環，電流做內環，使用兩套PID控製器，做串級控製係統，也許效果會更加理想點，但是成本也會貴很多。

（圖五）

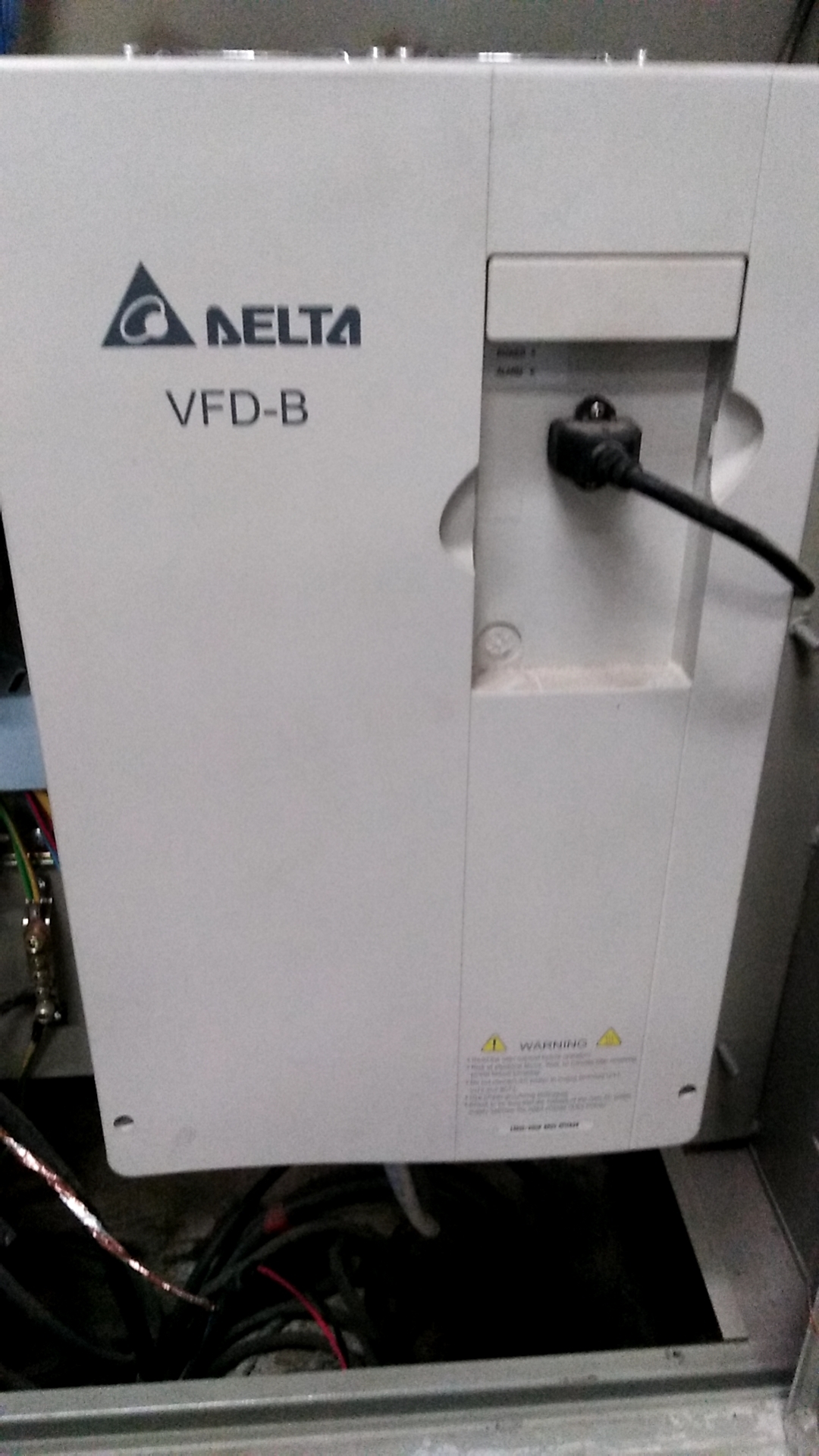

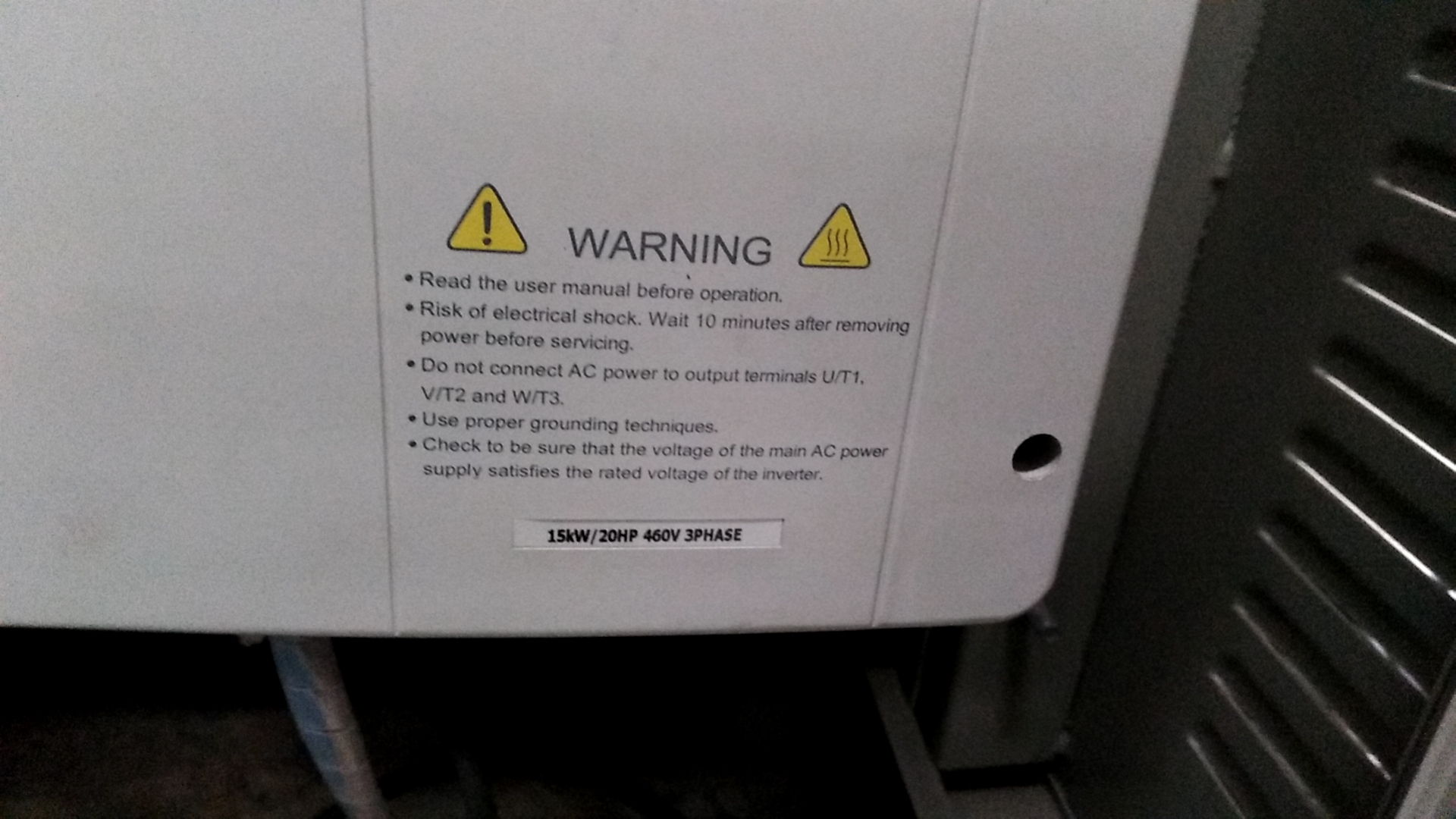

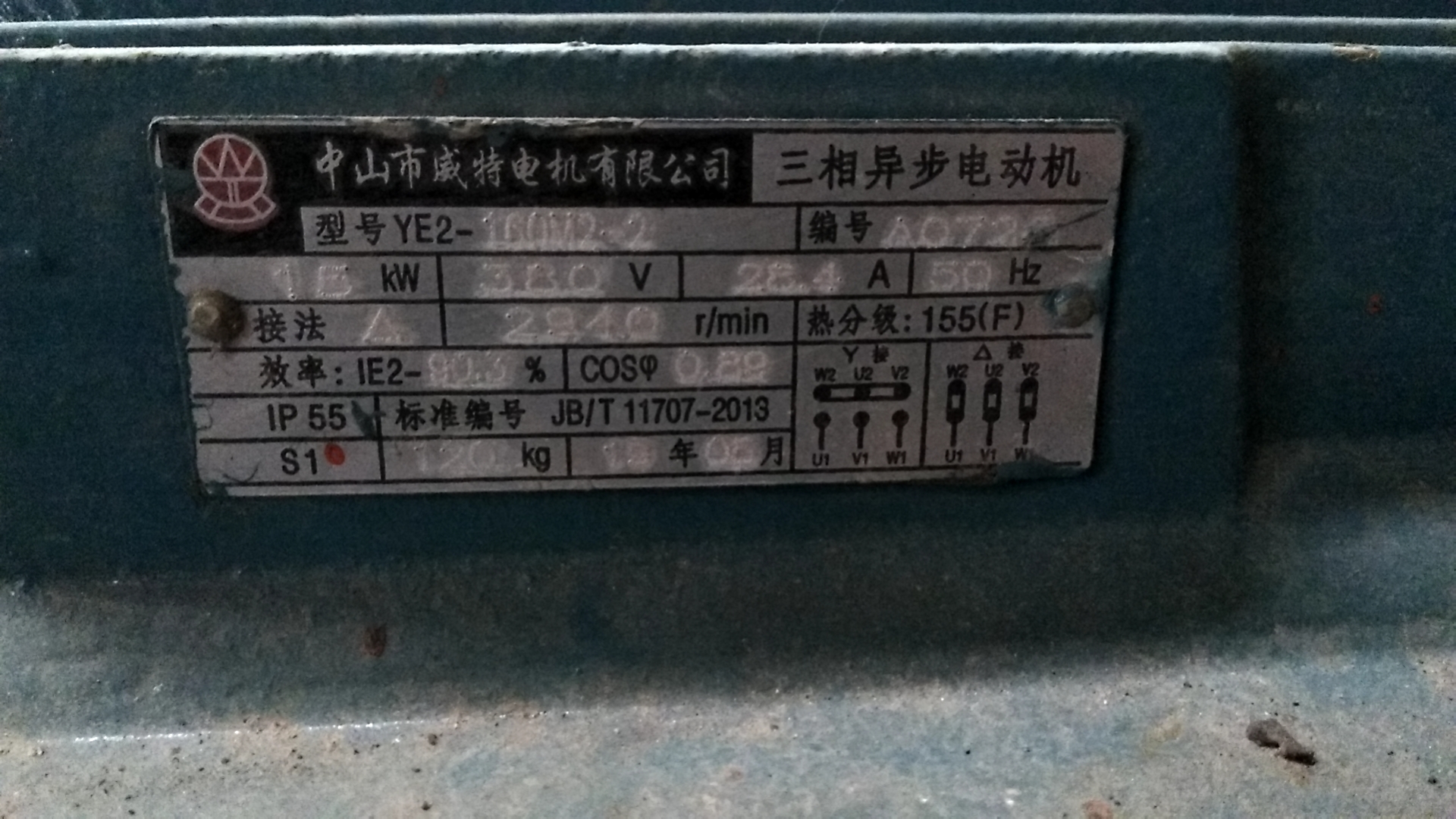

變頻器使用了無感矢量類型，主要是工作頻率居然設計在2-5HZ，這是非常低頻的工作段，按道理應該要使用減速機構，讓變頻器工作在高頻段才合理的，但是客戶反應是這樣使用。既然變頻器和電機工作在低頻，本身波形就失真嚴重，相信發熱也是厲害的，在工作過程中，又因為變頻器和溫控器是共地的，居然沒有隔離設計考慮，所以幹擾非常嚴重，電流根本無法穩定下來。

（圖六）

考慮到停爐也要產生廢料，改裝需要時間和成本，並不是一件好處理的事情，我教客戶直接把變頻器載波頻率調低了，他一下子調到了1KHZ，結果一點幹擾都沒有了。考慮到變頻器長期工作在低頻段，而載波如果太低，波形失真太厲害，我讓他調整到3KHZ，也能滿足工藝要求了，而出廠設計大概是9HZ。

（圖七）

（圖八）
